AEC-Q200-005是无源器件AEC-Q200认证板弯曲测试要领，用来评估外貌贴装元件的焊端和封装在PCB上举行处置惩罚和装配时耐受弯折、挠曲和推力的能力。尊龙凯时人生就是搏检测认证实验室具备AEC-Q200标准全项测试能力，可提供车规电子元器件AEC-Q200-005板弯曲测试效劳。
样品要求：
Sample Size：30 PCS
测试情形：
1. 装置在一块由供应商提供的FR4 板上的待测元件需知足下列条件：
2. 待测元件的焊盘类型知足供应商的标准
3. 元件装置在一块 100mm ×40mm FR4 PCB 板，板厚为1.6mm±0.2mm 厚和层厚35μm±10μm。 元件应该使用下面的回流曲线焊接。
- 预热温度（125℃±25℃）最大120秒；
- 温度凌驾183℃的时间：60秒~150秒；
- 最大的上升速率（183℃至峰值）≤3℃/秒；
- 峰值温度保温时间：10秒~20秒；
- 降温速率≤6℃/秒。

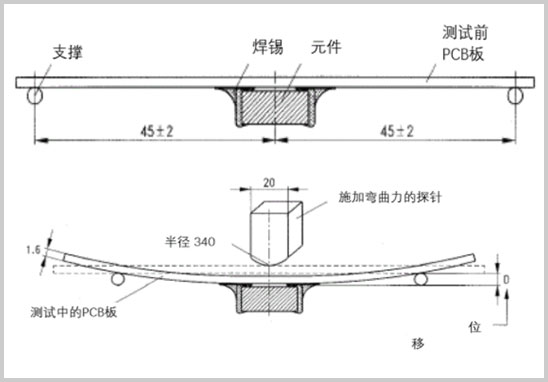

4. 将这块100mm ×40mm 板安排进一个类似于图1的夹具并坚持元件面朝下。这个夹具应该包括机械装置，以施加一个力，这个力使板弯曲至少x=2mm（或者由客户规格书或Q200中界说）。施加力的一连时间60(+ 5)秒。施加力仅对板施加力一次。
图1
丈量：
在梁负载测试之前，完成 Q200 中的外部目视检测。 应使用测试监视器来检测部件何时泛起裂纹或端接故障。 （示例：在向陶瓷电容器施加力时代，兆欧表毗连了引线，裂纹会导致指针向零偏转。）
失效标准：
失效是指元件泛起裂痕或者引起监测的参数泛起转变。
以上就是关于AEC-Q200-005板弯曲测试程序的先容，尊龙凯时人生就是搏检测认证是具备AEC-Q200标准CNAS资质的第三方AEC-Q200认证机构，可提供电感、变压器、电容器、压敏电阻、聚合自恢复包管丝、热敏电阻器等汽车被动元件AEC-Q200认证、AECQ200测试效劳。
