?AEC-Q101认证

AEC-Q101认证机构


尊龙凯时人生就是搏检测是专业第三方AEC-Q101认证机构 ,实验室具备AEC-Q101标准CNAS全项检测资质和检测能力 ,可提供汽车半导体分立器件AEC-Q101认证、AECQ101测试效劳。我们可协助汽车分立半导体企业制定切合AEC-Q101标准的验证办法和实验要领 ,资助厂商进入车厂供应链 ,缩短与采购商的相同时间 ,推动产品品质的提高和可交换性。

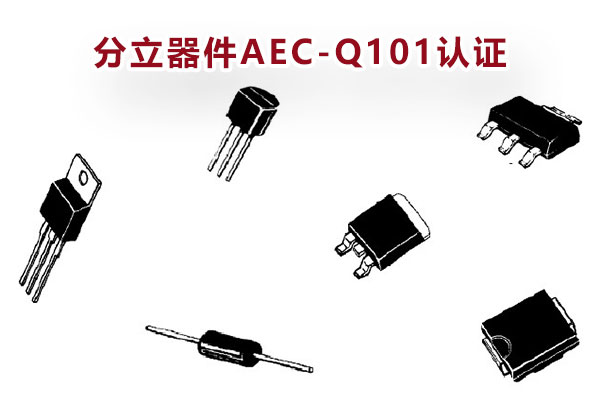

汽车分立器件AEC-Q101认证


什么是AEC-Q101认证?

AEC-Q101主要对汽车分立器件 ,元器件标准规范要求 , AEC-Q101认证将会是汽车级半导体企业的首选。 AEC-Q101认证包括了离散半导体元件( 如晶体管 ,二极管等) 最低应力测试要求的界说和参考测试条件 , 目的是要确定一种器件在应用中能够通过应力测试以及被认为能够提供某种级别的品质和可靠性。


AEC-Q101认证的须要性

AEC-Q101认证为汽车级半导体分立器件应力测试 ,主要对汽车分立器件 ,元器件标准规范要求 ,如:车用光电耦合器:用于车用隔离件、接口转换器 ,光电耦合器(TLX9304、TLX9378、TLX9376) ,触摸屏控制盘 ,整卷分立器件等。


半导体企业要想打入汽车领域 ,成为各Tier1大厂供应链 ,必须取得两张门票:第一张门票即切合零失效(Zero Defect)的供应链质量治理标准ISO/TS 16949规范(Quality Management System)。第二张就是AEC-Q101认证了。如果乐成完成AECQ文件各要点需要的测试结果 ,那么将允许供应商声称他们的零件通过了AECQ认证。供应商可以与客户协商 ,可以在样品尺寸和条件的认证上比文件要求的要放宽些 ,可是只有完成要求实现的时候才华认为零件通过了AECQ认证。

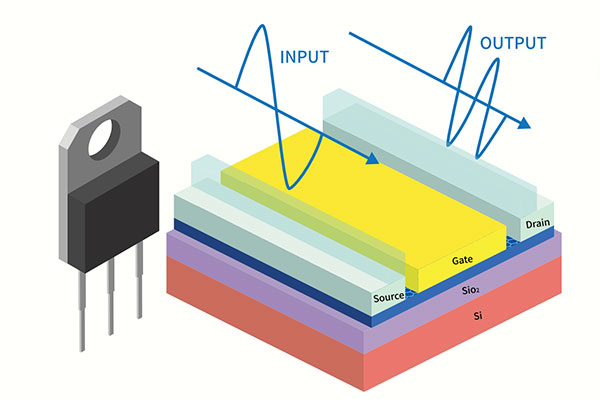

第三方AEC-Q101认证测试机构


半导体企业如何做AEC-Q101认证?

AEC-Q101认证包括了离散半导体元件( 如晶体管 , 二极管等) 最低应力测试要求的界说和参考测试条件 ,目的是要确定一种器件在应用中能够通过应力测试以及被认为能够提供某种级别的品质和可靠性。 凭据 AECQ101 认证规范 ,离散半导体的最低温度的规模应为-40℃ ~+125℃ ,所有 LED 的最小规模应为 40℃ 到85℃ 。


哪些器件需要做AEC-Q101认证?

要求通过AEC-0101标准的汽车半导体分立器件有半导体二极管、三极管、MOSFET、IGBT、晶闸管;特种器件及传感器;压力敏感器件、磁敏器件(含霍尔器件及霍尔电路)、气敏器件、湿敏器件、离子敏感器件、声敏感器件、射线敏感器件、生物敏感器件、静电感器件等敏感器件、硅基功率半导体器件、宽禁带功率半导体器件、汽车半导体器件专用零件。


汽车分立器件AEC-Q101认证


AEC - Q101认证测试标准

AEC - Q101 Rev - C: 分立半导体元件的应力测试标准(包括测试要领)

AEC - Q101-001 - Rev-A: 人体模式静电放电测试

AEC - Q101-002 - Rev-A: 机械模式静电放电测试

AEC - Q101-003 - Rev-A: 邦线切应力测试

AEC - Q101-004 - Rev-: 同步性测试要领

AEC - Q101-005 - Rev-A: 带电器件模式的静电放电测试

AEC - Q101-006 - Rev-: 12V 系统灵敏功率设备的短路可靠性描述


AEC-Q101测试项目分类

- 各项参数测试:

如性能测试、外观、参数验证、物理尺寸、热阻、短路耐量等 ;

- 情况应力实验:凭据军用电子器件情况适应性标准和汽车电子通用情况适应性标准 ,执行器件的应力实验 ,如高温反偏、高温棚偏压、温度循环、高压蒸煮、HAST、高温高湿反偏、高温高湿事情、间歇事情寿命、功率温度循环、常加速、振动、攻击、气密性等 ;

- 工艺质量评价:针对封装、后续电子组装工艺 ,以及使用可靠性进行的相应元器件工艺质量评价 ,如ESD、DPA、端子强度、耐溶剂试验、耐焊接热、可焊性、绑线拉力剪切力、芯片推力、介质完整性、无铅测试等。


AEC‐Q101‐Rev‐E 基于失效机理的汽车用分立半导体器件应力测试鉴定

种类序号应力方法样品数量
Sample Size/Lot
批数
Number of Lots
1. 加速情况应力测试
ACCELERATED ENVIRONMENT STRESS TESTS
1预处理
Preconditioning
贴片器件在进行 2~10 项,及耐焊性测
试前要实施预处理

2高加速度应力测试
Highly Accelerated Stress Test
773(注 B)
3高温高湿反向偏压
High Humidity High Temp.
Reverse Bias
773(注 B)
4无高加速度应力测试
Unbiased HAST
773(注 B)
5压力锅
Autoclave
773(注 B)
6温度循环
Temperature Cycling
773(注 B)
7温度循环热试验
Temperature Cycling Hot Test
773(注 B)
8温度循环分层试验
TC Delamination Test
773(注 B)
9间歇事情寿命
Intermittent Operational Life
773(注 B)
10功率温度循环
Power Temperature Cycling
773(注 B)
2. 加速寿命周期模拟测试–
ACCELERATED LIFETIME SIMULATION TESTS
1高温反向偏压
High Temperature Reverse Bias
773(注 B)
2交流阻断电压
AC blocking voltage
773(注 B)
3稳态事情
Steady State Operational
773(注 B)
4高温栅偏压
High Temperature Gate Bias
773(注 B)
3.封装组装完整性测试
PACKAGE ASSEMBLY INTEGRITY TESTS
1破坏性物理剖析
Destructive Physical Analysis
21(注 B)
2尺寸
Physical Dimension
301
3焊线拉力
Wire Bond Pull Strength
最少 5 个器件的 10 条焊线
4焊线剪切
Wire Bond Shear Strength
5晶片剪切
Die Shear
51
6端子强度
Terminal Strength
301
7耐溶剂性
Resistance to Solvents
301
8耐焊性
Resistance to Solder Heat
301
9热阻抗
Thermal Resistance
101
10可焊性
Solderability
101(注 B)
11晶须生长评价
Whisker Growth Evaluation
--
12恒定加速度
Constant Acceleration
301(注 B)
13变泼魅振动
Vibration Variable Frequency
项目 12~15 是密封封装器件连续的测
试(参考注释 H)
14机构攻击
Mechanical Shock
15气密性
Hermeticity
4.晶片制造可靠
性测试
DIE
FABRICATION
RELIABILITY
TESTS
1介电性
Dielectric Integrity
51
5. 电性验证测试
– ELECTRICAL VERIFICATION TESTS
1外观
External Visual
allall
2应力测试前后功效参数
Pre- and PostStress Electrical
Test
allall
3参数验证
Parametric Verification
253(注 A)
4静电放电人体模式
ESD HBM Characterization
301
5静电放电带电器件模式
ESD CDM Characterization
301
6钳位感应开关
Unclamped Inductive Switching
51
7短路特性
Short Circuit Characterization
103(注 B)



汽车分立器件AEC-Q101认证


AEC-Q101认证测试周期需要多久?

AEC-Q101验证通常需要考虑与第三方机构前期的相同洽谈 ,要考虑试验所需硬件的定制周期 ,还需要考虑第三方机构的试验排期及实际所需测试时间 ,建议AEC-Q101验证的周期预留160~180days完成验证。


AEC-Q101认证用度几多钱?

AEC-Q100认证用度凭据客户提供的详细规格书 ,依据AEC-Q101标准 ,进行标准解读 ,有些项目不需要进行 ,也就是说做车规AEC-Q101认证 ,并非AEC-Q101里面列明的所有试验项目都需要执行 ,凭据试验项目决定测试用度。
