?电快速瞬变脉冲群抗扰度测试

电快速瞬变脉冲群抗扰度测试


电快速瞬变脉冲群抗扰度试验也叫EFT电快速脉冲测试,是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号和控制端口并视察被测设备在遭受这些脉冲滋扰时对原有性能坚持水平的一种测试。


试验的目的就是为了检验电子、电气设备在遭受这类暂态骚扰影响时的性能。通过测试对电气和电子设备在受到重复性快速瞬变脉冲群滋扰时的性能进行评定。




测试标准

GB/T 18595-2014 《一般照明用设备电磁兼容抗扰度》

CISPR 14-2:2015、EN 55014-2:2015 《家用电器、电动工具和类似器具的电磁兼容要求 第 2 部分:抗扰度》

GB/T 17626.4-2018、IEC 61000-4-4:2012、EN 61000-4-4:2012 《电磁兼容试验和丈量技术 电快速瞬变脉冲群抗扰度试验》


测试设备

试验爆发器(包括丈量和校准装置)、耦合装置、去耦网络、接地参考平面等。


测试情况

温度:15℃-35℃、湿度:30%-65%、气压:68kpa-106kpa;与静电抗扰度测试条件相同。

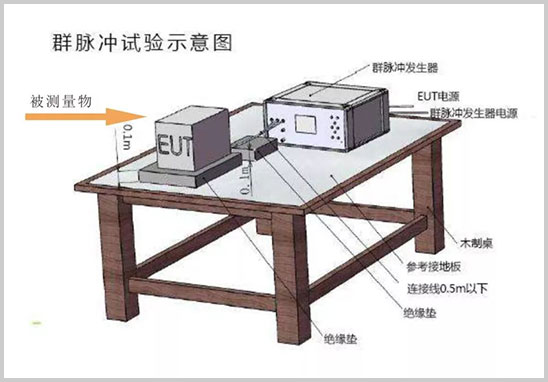

测试园地示意图



电快速瞬变脉冲群抗扰度试验相关问题的革新建议

(1)针对电快速脉冲群滋扰试验泛起的问题,主要可以接纳滤波及吸收的步伐来实现对电快速瞬变脉冲的抑制;

(2)在设备设计初期就应重点考虑抑制电快速瞬变脉冲群滋扰设计;

(3)在PCB层电源输入位置要做好滤波,通常接纳的是巨细电容组合,凭据实际情况可以酌情再添加一级磁珠来滤除高频信号,尽量接纳外貌封装;

(4)尽量减小PCB的地线公共阻抗值;

(5)PCB结构尽量使滋扰源远离敏感电路;

(6)PCB的种种走线要尽量短;

(7)减小环路面积;

(8)在综合布线时要注意强弱电的布线隔离、信号线与功率线的隔离。综合布线是系统很重要的一个设计组成部分,一个糟糕的综合布线花样很可能葬送一个设计精良的PCB的稳定性;

(9)要害敏感芯片需要屏蔽;

(10)元器件的选择上应使用质量可靠的芯片,最好做过芯片级的电磁兼容仿真试验,质量可靠的电器元件选用可提升对电快速瞬变脉冲信号的抑制能力。


治理电快速瞬变脉冲群抗扰度试验,请联系第三方EMC检测机构-尊龙凯时人生就是搏检测认证。 我们将以优惠的价格和周到的效劳为您提供专业高效的检测认证效劳。 如果您向我们提供产品图片和规格,我们将凭据您的产品给出相应的周期、报价和具体计划。 接待您来电咨询!
