?DIPS电压跌落测试

DIPS电压跌落测试


DIPS电压跌落测试需要进行电压暂降和短时中断两项测试,该试验主要是模拟交流电网中接入大功率设备引起的电网电压下降甚至短时中断的现象,考察设备在处于这种事情状态中的性能稳定性。


电压暂降和电压中断是由电网、电力设施的故障或负荷突然泛起大的变革引起的。电压变革是由连接到电网的负荷的连续变革引起的。如果EUT对电源电压的变革不可实时作出反应,就有可能引发故障。




测试标准

IEC 61000-4-11/GB T17626.11:电压暂降、短时中断和电压变革抗扰度试验

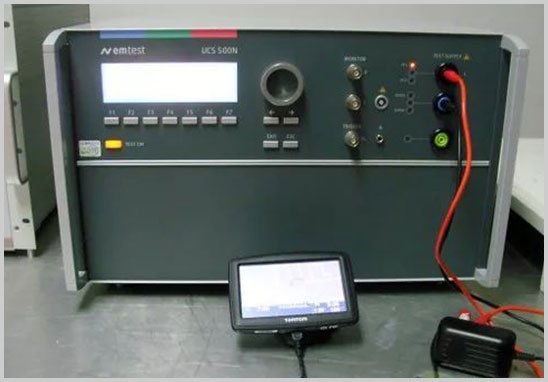

测试设备

试验信号爆发器


测试参数

试验仪器控制试验的跌落深度、连续时间以及跌落相位。




其中相位为0°、45 ° 、90 ° 、135 ° 、180 ° 、225 ° 、270 ° 、315 ° 、360 °。

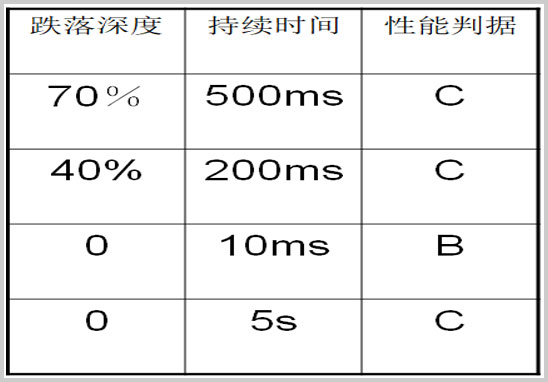

测试限值

表 1 电压暂降试验优先接纳的试验品级和连续时间

类别

电压暂降的试验品级和连续时间(t)(50Hz/60Hz

1

凭据设备要求依次进行

2

0%

连续时间0.5周期

0%

连续时间1周期

70%

连续时间25/30周期

3

0%

连续时间0.5周期

0%

连续时间1周期

40%

连续时间10/12周期

70%

连续时间25/30周期

80%

连续时间250/300周期

X

特定

特定

特定

特定

特定

注1:“X类”由有关的标准技术委员会进行界说,关于直接或者间接连接到公共网络的设备,严酷品级不可低于2类要求。

注2:“10/20周期”是指“50Hz试验接纳10周期”和“60Hz试验接纳12周期”。

     “25/30周期”是指“50Hz试验接纳25周期”和“60Hz试验接纳30周期”。

      “250/300周期” 是指“50Hz试验接纳250周期”和“60Hz试验接纳300周期”。



表 2 短时中断试验优先接纳的试验品级和连续时间

类别

短时中断的试验品级和连续时间(t)(50Hz/60Hz

1

凭据设备要求依次进行

2

0%

连续时间250/300周期

3

0%

连续时间250/300周期

X

X

注1:“X类”由有关的标准技术委员会进行界说,关于直接或者间接连接到公共网络的设备,严酷品级不可低于2类要求。

注2:“250/300周期”是指“50Hz试验接纳250周期”和“60Hz试验接纳300周期”。


第1类:适用于受;さ墓┑绲缭,其兼容水平低于公用供电系统。它涉及到对电源骚扰很敏感的设备(例如。实验室的仪器、某些自动控制和;ど璞讣芭趟慊龋┑氖褂。(装置在第1类情况中的设备要求有;ぷ爸萌绮患涠系缭碪PS、滤波器或浪涌抑制器等。)

第2类:一般适用于商用情况的公共耦合点PCC和工业情况的内部耦合点IPC。该类的兼容水平与公用供电系统的相同。因此涉及用于公用系统的元件也适用于这类工业情况。

第3类:仅适用于工业情况中的IPC。该类某些骚扰现象的兼容水平要高于第2类。在连接有下列设备时应认为是这类情况:a.大部分负荷经换流器供电;b.有焊接设备;c.频繁启动的大型电动机;d.变革迅速的负荷。


治理DIPS电压跌落测试,请联系第三方EMC检测机构-尊龙凯时人生就是搏检测认证。 我们将以优惠的价格和周到的效劳为您提供专业高效的检测认证效劳。 如果您向我们提供产品图片和规格,我们将凭据您的产品给出相应的周期、报价和具体计划。 接待您来电咨询!
