?RE辐射发射测试

RE辐射发射测试机构


RE辐射发射测试属于EMI电磁滋扰测试,又叫辐射骚扰测试,就是丈量产品通过空间流传的辐射骚扰场强,可分为磁场辐射、电场辐射和骚扰功率。磁场辐射是关于灯具和电磁炉等产品的,骚扰功率是关于家电、电动工具、AV产品的辅助设备等产品的,电场辐射则更为普遍。

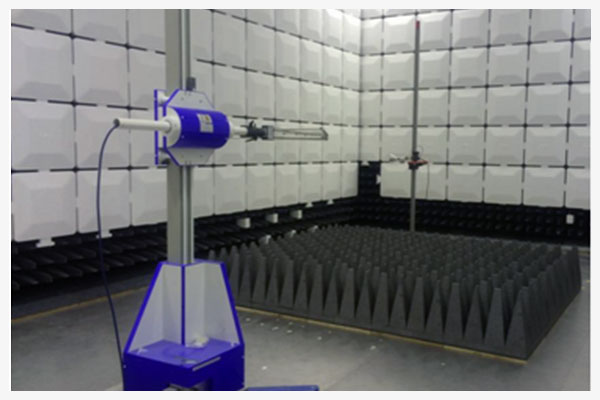

以电场辐射为例,测试频段一般是30MHz~1GHz,测试限值标准分为Class A/B,测试园地分为3m和10m。电波暗室中,产品放在360度转台中央,天线在1-4m高度上下升降,寻找辐射最大值。


RE辐射发射测试机构


测试标准

1. 电场辐射:CISPR22/EN55022(信息技术产品),CISPR13/EN55013(音频类产品),CISPR11/EN55011(工科医),CISPR14-1,CISPR15/EN55015(灯具);

2. 磁场辐射:CISPR15(事情电流频率凌驾100Hz的灯具),CISPR11(电磁炉);

3. 骚扰功率:CISPR14-1(事情频率不凌驾9kHz的一部分设备除外),CISPR13(只对辅助设备)。


测试规模

30MHz-18.5GH。


测试要领

1. 30MHz-1GHz电场辐射

在半电波暗室中进行,EUT随转台360度转动,天线在1-4m高度上下升降,寻找辐射最大值。结果用QP值体现。笔直、水平两种天线极化偏向都测。


2. 大于1G的电场辐射

事情频率凌驾108MHz的ITE设备、凌驾400MHz的ISM设备需要测试,是在3m园地,使用频谱仪测。ITE设备测试要领基本同30MHz-1GHz,结果用Peak与AV值体现。ISM的产品有点差别,需要在全电波暗室中测,天线同产品同高度,不升降,转台仍然转动以寻找辐射最大值。


3. 替代法

接纳ERP(有效发射功率)来取代,再换算成场强数值。这个在RF测试中经常用到,通例EMC很少使用。替代法测试的目的是测试EUT的壳体辐射,需要拆除所有可拆卸电缆,不可拆卸的电缆上套铁氧体磁环。首先用天线A和接收机丈量出EUT的最大骚扰值,然后用天线B替代EUT,调理信号爆发器输出功率,直至丈量接收机抵达同样的值。纪录替代天线B的输入端功率,即为EUT的壳体辐射功率。天线的选则凭据测试频率来定。


4. 磁场辐射

接纳三环天线的磁场辐射测试没啥好说的,样品安排在天线中心,X/Y/Z三个偏向各测一组磁场辐射的结果。接纳单小环天线时,天线笔直地面安排,最低部分高于地面1m,因为是近场丈量,又考虑到了地面的反射,丈量所得的值反应了EUT的水平和笔直的磁场分量。


5. 骚扰功率

对设备的所有长度凌驾25cm的电缆(也包括辅助设备的线缆)都需进行。因为在30-300MHz内差别频点的骚扰在被测线缆中呈驻波形式漫衍。因此在丈量中需要沿导轨拉功率吸收钳以寻找每个终测频点骚扰功率最大的位置(大致在离设备半波长的距离处)。


RE辐射发射测试结果判定

检波丈量仪丈量值与限值线比较。低于PASS,横跨FAIL。


RE辐射发射测试效劳流程

1. 向尊龙凯时人生就是搏提倡检测申请,填写申请表;

2. 凭据你的报告用途,协商检测项目、用度和周期;

3. 寄送样品到尊龙凯时人生就是搏实验室;

4. 检测完成出具第三方检测报告,并将电子档发于用户确认;

5. 确认无误,出具纸质档报告给到客户,流程结束,报告支持网站盘问,真实有效。
