AEC-Q101标准界说了半导体分立器件知足车规最小应力测试的认证要求，还详细地提供了测试项目嘉拷寮测试条件，旨在确定器件是否能通过划定的应力测试。
AEC-Q101认证测试包括WBS引线键合剪切力强度测试，尊龙凯时人生就是搏检测是具备AEC-Q101标准CNAS全项测试资质的专业第三方AEC-Q101认证机构，接下来为各人先容AEC-Q101认证WBS引线键合剪切力强度测试。

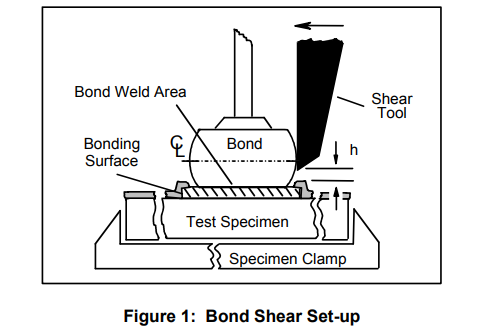

WBS( Wire Bond Shear Strength )引线键合剪切力强度测试的意义是评估键合点与键合区金属化层之间的焊接完整性，键合质量, 标准AEC-Q101-E 中 WBS测试条件参考依据的文件是AEC-Q101-003中对金铝线及JESD22-B116中对铜线的要求。

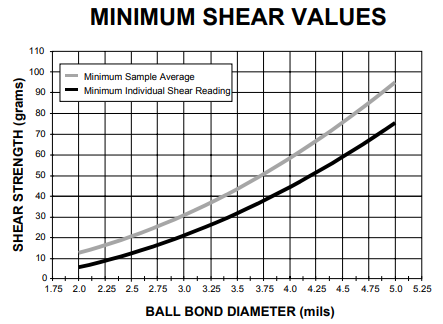

AEC-Q101-003界说针对铝合金键合面上的金线球焊，差别球径尺寸键适时有最小剪切值及最小剪切平均值的要求，若是键合剪切力大于即是图中给出的值则以为球形键合是可接受的。

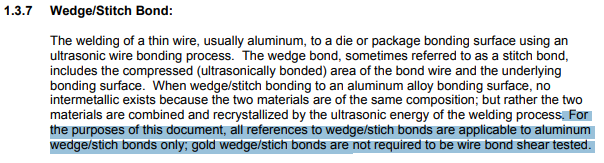

针对铝线楔形键合最小剪切力，AEC-Q101-003形貌如下明确大于或即是引线键合拉力强度即可，而金线楔形键合不要求执行剪切测试。
JESD22-B116中未明确差别Cu线直径尺寸对应的剪切力值，仅在文件4.3段落形貌中给出剪切失效判断依据要参考JESD47文件，但JESD47 也仅界说焊球剪强度CPK≥1.33即及格。

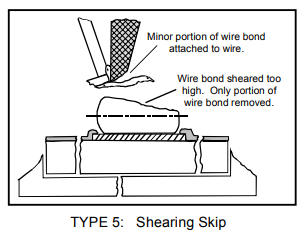

球键，楔/缝键剪切在AEC-Q101-003，JESD22-B116文件中，均有明确了6种模式，其中模式4、5为剪切劈刀安排高度不当/仪器故障引起，其剪切强度数据不可使用，剪切模式1、2、3和6 剪切数据是可接受的 。
但产线执行剪切测试时，如泛起模式3弹坑异常时被判断为不良，需要剖析此弹坑裂纹是由于引线键合导致照旧剪切试验的操作导致，由引线键合导致的弹坑需要改善。
参考MIL–STD–750–2A Method 2069.2界说，键合线径与球径有如下尺寸要求:
- 金线球焊时，球直径大于金线直径的2倍但要小于金线直径的5倍；
- 楔形键适时，热压楔形键宽度大于引线直径的1.2倍小于3倍，长度要大于印线直径的0.5倍小于3倍（截断前, 从上面视察）；
- 超声/热超声楔形键宽度大于引线直径的1.2倍小于3倍，长度要大于引线直径的1.5倍小于3倍；
- 无尾键合（月牙形），宽度大于引线直径的1.2倍小于5倍，长度要大于引线直径的0.5倍小于3倍。
以上就是关于AEC-Q101认证WBS引线键合剪切力强度测试的先容，有二极管、齐纳二极管、稳压二极管、整流二极管、TVS管、MOSFET、IGBT等汽车半导体分立器件需要办理AEC-Q101认证，接待联系尊龙凯时人生就是搏！
