尊龙凯时人生就是搏

许多人都在问盐雾测试那里可以做？别急
，我们先来相识一下盐雾试验的一些原理和常见问题
，文章末尾广东尊龙凯时人生就是搏检测告诉各人那里可以做盐雾测试。
盐雾侵蚀原理

金属质料大大都的侵蚀爆发在大气情形中
，大气中含有氧气、湿度、温度转变和污染物等侵蚀因素和侵蚀因素。盐雾侵蚀就是一种常见和最有破损性的大气侵蚀。

盐雾对金属质料的侵蚀
，主要是导电的盐溶液渗入金属内部爆发电化学反应
，形成“低电位金属—电解质溶液一高电位杂质”微电池系统
，爆发电子转移
，作为阳极的金属泛起消融
，形成新的化合物即侵蚀物。盐雾侵蚀破损历程中起主要作用的是氯离子
，它具有很强的穿透本事
，容易穿透金属氧化层进入金属内部
，破损金属的钝态；同时
，氯离子具有很小的水合能
，容易被吸附在金属外貌
，取代；そ鹗舻难趸阒械难
，使金属受到破损。

盐雾侵蚀测试要领及分类

盐雾测试就是一种人造气氛的加速抗侵蚀评估要领。它是将一定浓度的盐水雾化；然后喷在一个密闭的恒温箱内
，通过视察被测样品在箱内安排一段时间后的转变来反应被测样品的抗侵蚀性
，它是一种加速测试要领
，其盐雾情形的氯化物的盐浓度
，可是一样平常自然情形盐雾含量的几倍或几十倍
，使侵蚀速率大幅提高
，对产品举行盐雾试验
，得出效果的时间也大幅缩短。
在自然情形下对某产品样品举行试验
，侵蚀时间可能需要一年甚至数年
，而在人工模拟盐雾情形条件下试验
，只要数天甚至是数小时
，即可获得相似的效果。

盐雾试验主要分为4种：
中性盐雾试验（NSS）;
乙酸盐雾试验（AASS）；
铜加速乙酸盐雾试验（CASS）;
交变盐雾试验。

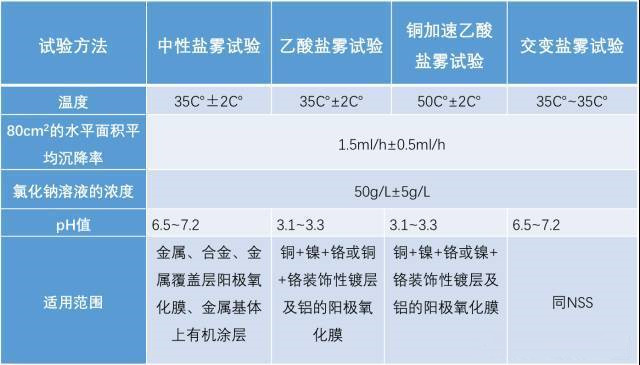

GB/T 10125中4种盐雾测试要领的比照

盐雾测试要领的比照

盐雾侵蚀试验装备

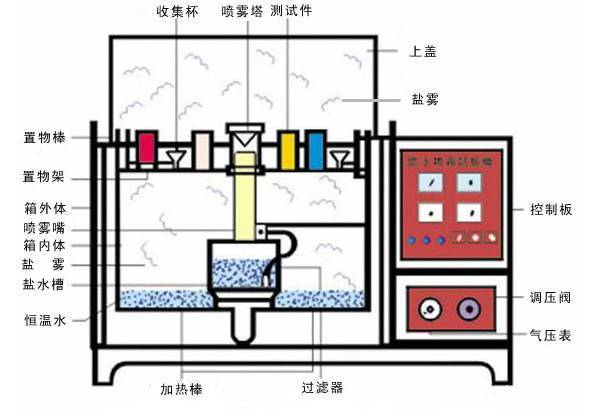

盐雾侵蚀试验箱结构图

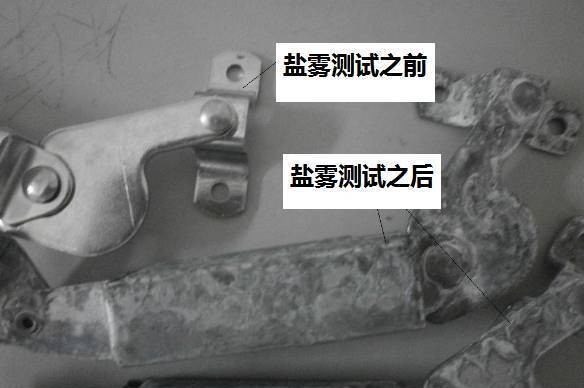

盐雾试验效果评定
盐雾试验的效果评定要领包括：评级法；侵蚀物泛起评定法；称重法。

评级法
是把侵蚀而积与总而积之比的百分数按一定的要领划分成几个级别
，以某·个级别作为及格判断依据
，它适合平板样品举行评价。如GB/T6461-2002
，ISO 10289-2001
，ASTM B 537-70(2013)
，ASTM D 1654-2005均接纳该要领对盐雾测试效果举行评估。

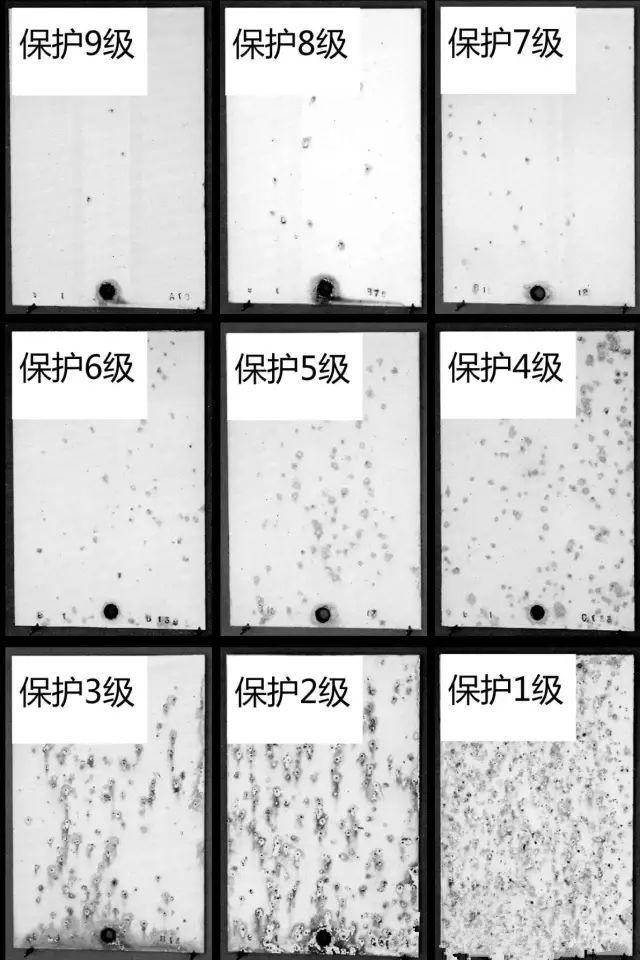

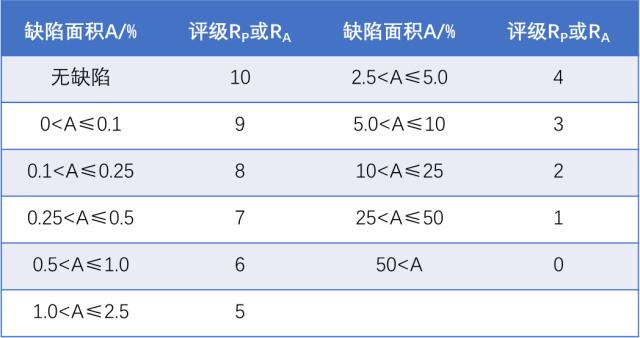

；て兰逗屯夤燮兰

RP和RA值的盘算方法：

RP—；て兰吨；
RA—外观评级值；
A—盘算RP时
，为基体金属侵蚀部分占总面积的百分比；盘算RA时
，为；げ闱质床糠终甲苊婊陌俜直。

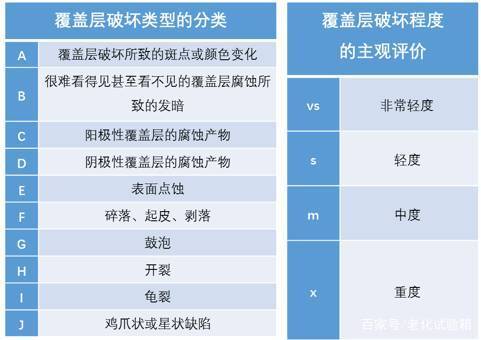

笼罩层分类及主观评价

；て兰兜奶逑忠煳篟A/—
如：稍微生锈凌驾外貌1%
，小于外貌2.5%时
，体现为：5/—
外观评级的体现要领为：—/RA值+主观评价+笼罩层破损品级
如：中度起黑点
，面积凌驾20%
，体现为： —/2mA
性能评级的体现要领为：RA值+主观评价+笼罩层破损品级
如：试样未泛起基体金属侵蚀
，但泛起小于总面积的1%的阳极性笼罩层的轻度侵蚀
，体现为10/6sC

侵蚀物泛起评定要领
是一种定性的判断要领
，它以盐雾侵蚀试验后
，产品是否爆发侵蚀征象来刘一样品举行判断。如JB4159-1999
，GJB4.11-1983
，GB/T4288-2003接纳该要领对盐雾测试效果举行评估。

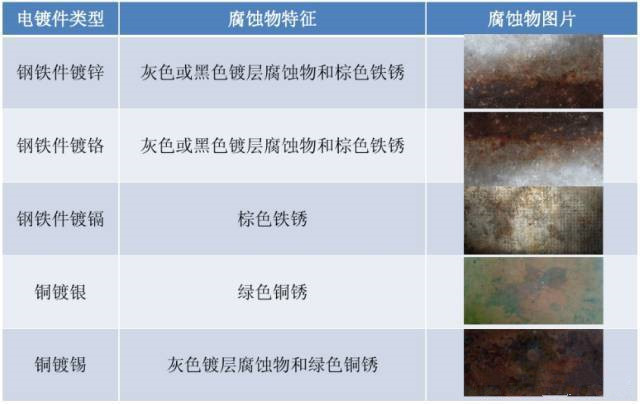

常见电镀件盐雾试验后的侵蚀特征表

称重法
是通过对侵蚀试验前后样品的重量举行称重的要领
，盘算出受侵蚀损失的重量来对样品耐侵蚀质量举行评判
，它特殊适用于对某种金属耐侵蚀质量举行审核。

侵蚀速率盘算要领：

V失— 金属侵蚀速率
，g/m2·h；
m0 — 试件侵蚀前的质量
，g；
m1 — 试件侵蚀前的质量
，g；
S — 试件的面积
，m2；
t — 试件的侵蚀时间
，h。

盐雾试验的影响因素
试验温湿度

金属侵蚀的临界相对湿度约莫为70%。当相对湿度抵达或凌驾这个临界湿度时
，盐将潮解而形成导电性能优异的电解液。当相对湿度降低
，盐溶液浓度将增添直至析出结晶盐
，侵蚀速率响应降低。温度升高
，分子运动加剧
，高盐雾侵蚀速率越快。国际电工委员会指出：温度每升高10℃
，侵蚀速率提高2～3倍
，电解质的导电率增添10～20%。关于中性盐雾试验
，一样平常以为试验温度选在35℃较为适当。

溶液的浓度

浓度在5%以下时
，钢、镍、黄铜的侵蚀速率随浓度的增添而增添；当浓度大于5%时
，这些金属的侵蚀速率却随着浓度的增添而下降。这是由于
，在低浓度规模内
，氧含量随盐浓度的增添而增添；当盐浓度增添到5%时
，氧含量抵达相对的饱和
，若是盐浓度继续增添
，氧含量则响应下降。氧含量下降
，氧的去极化能力也下降即侵蚀作用削弱。关于锌、镉、铜等金属
，侵蚀速率却始终随着盐溶液浓度的增添而增添。

样品的安排角度

盐雾的沉降偏向是靠近笔直偏向的
，样品水平安排时
，它的投影面积最大
，样品外貌遭受的盐雾量也最多
，因此侵蚀最严重。研究效果批注：钢板与水平线成45度角时
，每平方米的侵蚀失重量为250 g
，钢板平面与笔直线平行时
，侵蚀失重量为每平方米140 g。GB/T 2423.17-93标准划定：平板状样品的安排要领
，应该使受试面与笔直偏向成30度角。

pH值

pH值越低
，溶液中氢离子浓度越高
，酸性越强侵蚀性也越强。中性盐雾试验(NSS) pH值为6.5~7.2。由于受到情形因素的影响
，盐溶液的pH值会爆发转变。为此海内外的盐雾试验标准对盐溶液的pH值规模都作了划定
，并提出稳固试验历程中盐溶液pH值的步伐
，以提高盐雾试验效果的重现性。

盐雾沉降量和喷雾方法

盐雾颗粒越细
，所形成的外貌积越大
，被吸附的氧量越多
，侵蚀性也越强。

盐雾试验相关的标准
GB/T 10125-2012人造气氛侵蚀试验 盐雾试验
GB/T 12967.3-2008铝及铝合金阳极氧化膜检测要领第3部分：铜加速乙酸盐雾试验（CASS试验）
GB/ T6461-2002金属基体上金属和其它无机笼罩层经侵蚀试验后的试样和试件的评级
GB/T 2423.17-2008电工电子产品情形试验 第2部分：试验要领 试验Ka：盐雾
GB/T 2423.18-2012情形试验 第2部分：试验要领 试验Kb：盐雾
，交变(氯化钠溶液)
JB 4159-1999热带电工产品通用手艺要求
GJB 4.11-1983船舶电子装备情形试验盐雾试验
ASTM B 117-2007Standard Practice for Operating Salt Spray (Fog) Apparatus
ASTM B 368-2003Standard Test Method for Copper-Accelerated Acetic Acid-Salt Spray (Fog) Testing
ASTM B 537-70 (2013)Standard Practice for Ratingof Electroplated Panels Subjected to Atmospheric Exposure
ASTM D 1654-2005Standard Test Method for Evaluation of Painted or Coated Speciments Subjected to Corrosive Environment
ASTM G 85 -2011Standard Practice for Modified Salt Spray (Fog) Testing

盐雾试验分类
盐雾试验分为二大类
，一类为自然情形袒露试验
，另一类为人工加速模拟盐雾情形试验。人工模拟盐雾情形试验是使用一种具有一定容积空间的试验装备——盐雾侵蚀试验箱（中科博达品牌）
，在其容积空间内用人工的要领
，造成盐雾情形来对产品的耐盐雾侵蚀性能质量举行审核。它与自然情形相比
，其盐雾情形的氯化物的盐浓度
，可以是一样平常自然情形盐雾含量的几倍或几十倍
，使侵蚀速率大大提高
，对产品举行盐雾试验
，得出效果的时间也大大缩短。如在自然袒露情形下对某产品样品举行试验
，待其侵蚀可能要1年
，而在人工模拟盐雾情形条件下试验
，只要24小时
，即可获得相似的效果。

人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。　
(1) 中性盐雾试验（NSS试验）是泛起最早现在应用领域最广的一种加速侵蚀试验要领。它接纳5%的氯化钠盐水溶液
，溶液PH值调在中性规模（6～7）作为喷雾用的溶液。试验温度均取35℃
，要求盐雾的沉降率在1～2ml/80cm.h之间。　　
(2) 醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上生长起来的。它是在5%氯化钠溶液中加入一些冰醋酸
，使溶液的PH值降为3左右
，溶液酿成酸性
，最后形成的盐雾也由中性盐雾酿成酸性。它的侵蚀速率要比NSS试验快3倍左右。　

(3) 铜盐加速醋酸盐雾试验（CASS试验）是外洋新近生长起来的一种快速盐雾侵蚀试验
，试验温度为50℃
，盐溶液中加入少量铜盐—氯化铜
，强烈诱发侵蚀。它的侵蚀速率约莫是NSS试验的 8倍。

广东尊龙凯时人生就是搏检测是专业的盐雾试验实验室
，提供可靠的盐雾测试效劳
，想相识盐雾测试标准及相关效劳流程请咨询我们。 广东尊龙凯时人生就是搏检测
，您专职的检测认证咨询师！
