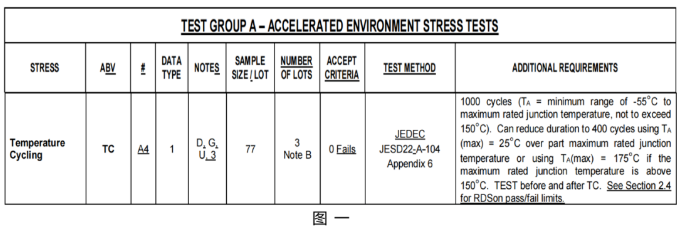

AEC-Q101认证TC( Temperature Cycling )高温循环测试意义在于证实极高温度，极低温度和高温与低温交替作用时，机械应力关于器件焊接性能的作用，标准AEC-Q101-E 中 TC测试条件见图一，参考依据的文件是JESD22 A-104 。其中NOTE D明确了 TC 是破损性实验，执行 TC 后的质料不可以再用做其他性能确认或使用。
尊龙凯时人生就是搏检测是专业第三方AEC-Q101认证机构，实验室具备AEC-Q101标准CNAS全项检测资质和CNCA发证能力，可提供二极管、MOSFET等车用分立器件AEC-Q101认证检测效劳。接下来为各人解读AEC-Q101认证TC高温循环测试要求。

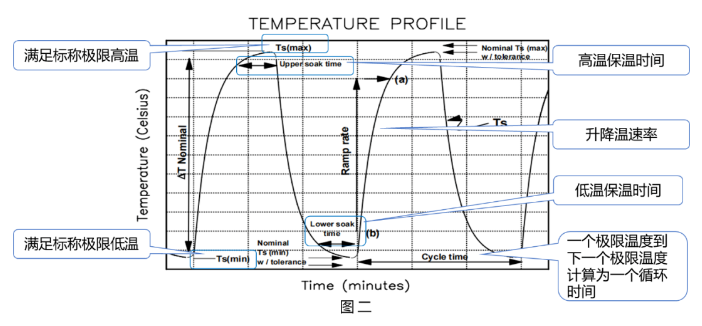

最新JESD22A-104F版本中，试验历程中，对装置所经受的极限高温、极限低温选择、高温低温保温时间和升降温速率等都提出了明确的要求，其TC温度曲线如图二所示。
实验高温低温的选择
凭证装备所能经受的极限崎岖温度来选择差别的试验条件，若是器件能够知足-55°低温、+150°高温的应用情形，那么在TC试验中就选择图三条件H。
崎岖温保温时间的选择
高温状态下低温状态下保温时间愈长，装备所受应力愈大，JESD22 A-104标准如图四所示关于焊接疲劳和蠕变测试需举行验证的封装元件来说，保温模式建议接纳2,3,4，一样平常元器件选择方法1。
单位时间内温循次数的选择

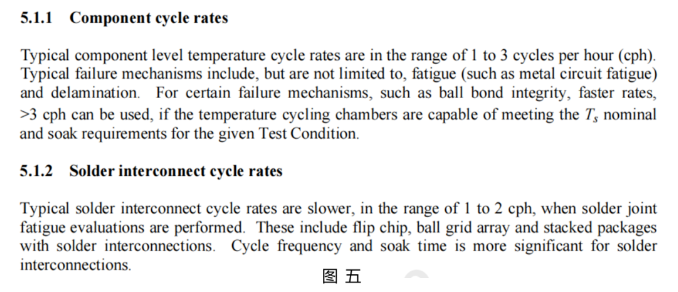

如图五，典范的温循次数要求一个小时内完成1~3个循环，循环次数越多越易失效，其典范失效模式是疲劳和分层。
如图六，针对执行-55°~+150°温循的典范温循次数推荐一个小时内完成2个循环，崎岖温保温模式可以选择1分钟或者5分钟。
实验崎岖温转变速率的选择

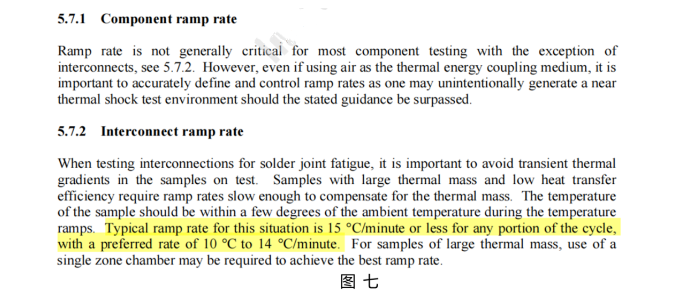

升降温速率选取是建设在适当焊点疲劳测试与循环测试效率权衡基础上；チ傅闫＠湍康氖匝槭，图七所示为典范温变速率需要10~14°/min。

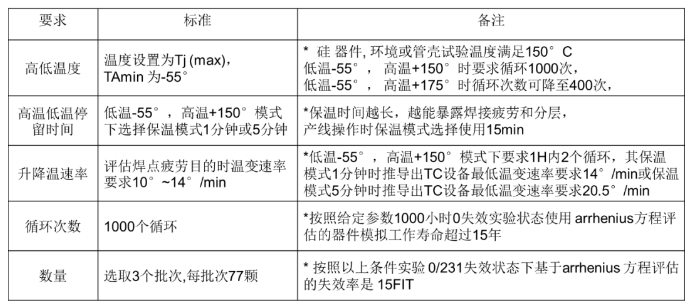

总结如下，TC(Temperature Cycling )崎岖温循环测试其共有五个维度的要求：
