X-ray检测是一种成熟且普遍应用的无损检测手艺，使用X射线的穿透特征，可以对样品举行内部结构的无损剖析。该手艺被普遍应用于物料检测（IQC）、失效剖析（FA）、质量控制（QC）、质量包管及可靠性（QA/REL）、以及研发（R&D）等多个领域，可用于评估电子元器件的质量和可靠性，为电子元器件失效剖析提供失效判断依据。
X-ray检测通过阴极射线管爆发高能量电子，这些电子与金属靶碰撞时迅速减速，将部分动能转化为X射线。由于X射线具有很强的穿透能力，当它穿透差别密度的物质时，射线的强度会爆发转变，从而形成样品内部结构的影像。这使得X-ray检测能够在不破损样品的情形下，对其内部举行详细剖析，是最常见的无损检测手艺之一。

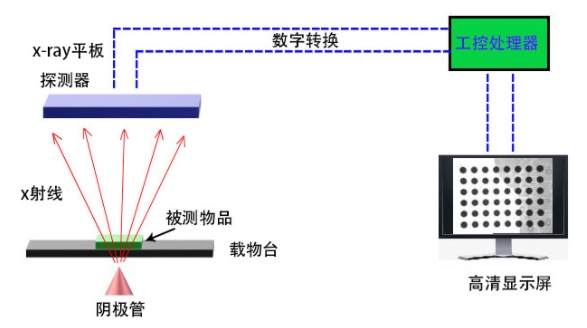

X-ray成像原理示意图
X-ray检测手艺具有普遍的应用规模，特殊是在电子制造业和质料科学领域，其主要用途包括：

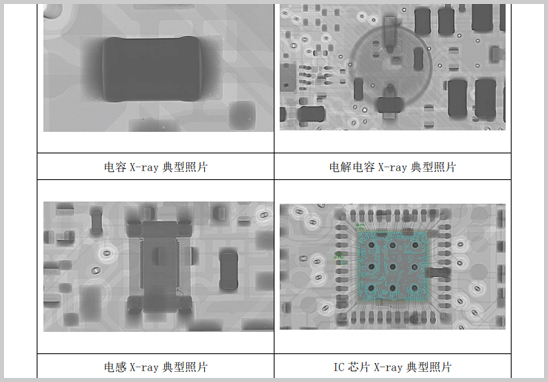

1. 电子元器件内部缺陷检测：X-ray检测可以检测电子元件内部的裂纹、异物、空焊、虚焊等缺陷，尤其适用于外貌贴装手艺（SMT）中BGA（球栅阵列）焊点的完整性检查，确保焊接质量。
2. PCB板缺陷检测：在PCB（印刷电路板）制造历程中，可能会泛起对齐不良、桥接、断路等问题。X-ray检测可以准确定位这些缺陷，确保电路板的功效和可靠性。
3. LED和半导体元件检测：X-ray检测能够发明LED和半导体元件内部的裂痕和异物，并检测电缆的完整性，包管产品的性能和清静性。
4. 金属及塑料质料检测：X-ray检测可用于金属质料和高密度塑料件的内部缺陷检测，如裂纹和逍遥等，确保质料在应用中的可靠性。
5. 尺寸与电弧丈量：在芯片制造中，X-ray检测可用于芯片尺寸丈量、电弧丈量和元件锡面积丈量，确保制造精度和产品质量。
电子元器件的X-ray检测需要遵照严酷的行业标准，以确保检测效果的准确性和一致性。主要参考标准包括：
- IPC-A-610：电子组件的验收标准，涵盖了电子组件的外观、结构和功效等方面的验收标准。
- GJB 548B：军用电子元器件的磨练标准，适用于高可靠性要求的电子元件。
这些标准为X-ray检测提供了科学的依据和操作指南，确保检测历程的规范化。
为了包管X-ray检测的有用性和准确性，通常遵照以下检测流程：
1. 确认样品类型和质料：在检测前，明确样品的类型和材质，以便设定合适的检测参数。

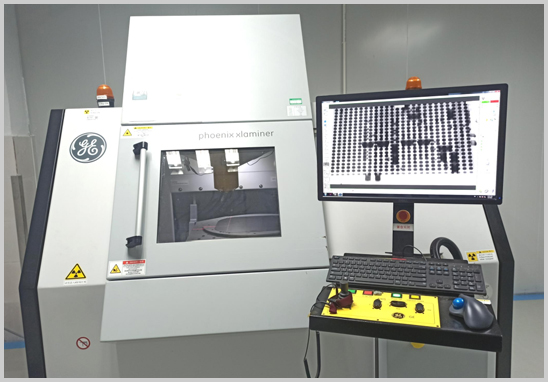

2. 样品放入X-ray装备检测：将样品放入X-ray检测装备，通过调解射线的强度和角度，获取样品的内部影像。
3. 照相剖析：对样品的X射线影像举行拍摄，并通太过析软件某人工剖析，识别出可能保存的缺陷。
4. 标注缺陷类型及位置：凭证剖析效果，标注有缺陷的类型和详细位置，提供详细的检测报告，为后续的修复和质量控制提供依据。
X-ray无损检测手艺在电子元器件生产和质量控制中施展着至关主要的作用。尊龙凯时人生就是搏检测认证作为专业的第三方检测机构，专注电子元器件检测近二十年，提供包括X-ray检测在内的多种检测认证效劳，如安规认证、老练筛选、车规级认证（AEC-Q100/101/102/103/104/200）、DPA测试、FA失效剖析和情形可靠性验证等。通过先进的检测手艺和富厚的履历，尊龙凯时人生就是搏检测认证致力于确保每一件产品的质量和可靠性，为客户提供周全的检测解决计划。
