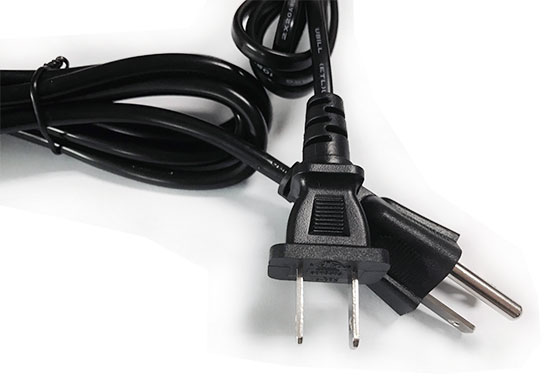

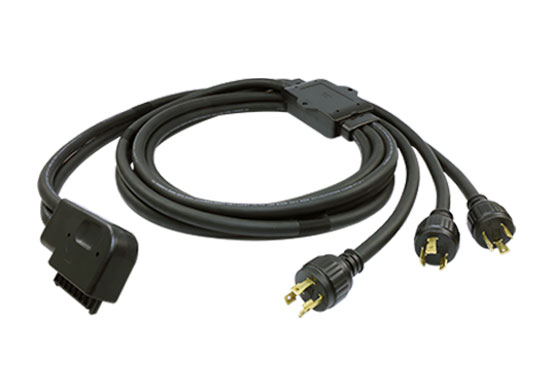

广东尊龙凯时人生就是搏检测是获得CNAS资质认可的第三方检测机构，实验室具备UL817标准检测资质和检测能力，可提供电源线UL817测试效劳，接下来为各人先容电源线UL817测试项目及要求。

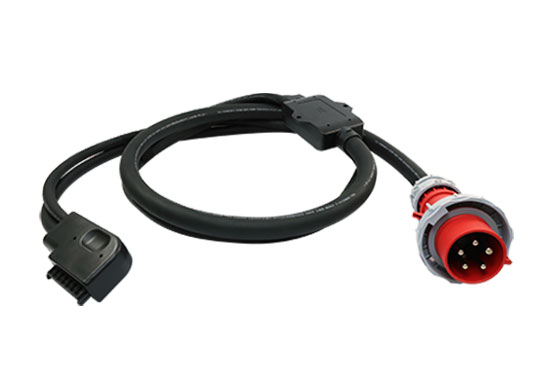

什么是UL817？

UL817 软线组件和电源软线UL清静标准

UL817-软线组件和电源软线标准。此标准包括电线组件插头，用于扩展一个分支电路，便携式电源线装备，本标准还包括电线约束装备。

电源线UL817测试项目及要求

导线毗连可靠性测试（Conductor Secureness Test）

依据标准：UL817 (81.1，81.2)

测试工具：插头的端子（blade，pin）或软线毗连器的接触片（female contact）与电线毗连好后，模塑或装配到插头或毗连器之前。

样品数目：Normal：13 条

Tightened：20 条

Reduced：5 条

测试要领：在电线与端子之间施加一个力（电线大于或即是18AWG时为20磅（89牛），电线小于18AWG时为8磅（36牛）），坚持1分钟。

注重：该力可以由砝码（dead weights）或拉力测试仪（tensile testing machine）提供，但若是使用拉伸测试仪器，拉伸时速率不可凌驾1inch/min，拉力测试仪精度为 0.1磅(0.4牛)，准确度应在读 数值的±2%之内。砝码与拉伸测试仪器均需要校验。

判断：毗连处无断裂为及格。

端子牢靠性测试（Security of blades or pin）

依据标准：UL817（82.1 – 82.3）

测试工具：插头/转换插头，装配好后。

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

测试要领：关于模塑后的插头/转换插头，在每个端子与插头本体之间可施加20磅（89牛）的力，坚持2分钟；关于在现场装配的平行端子的插头/转换插头，除了每个端子单独测试外，两个端子还应同时做上述测试。

判断：移开砝码后，端子位移不凌驾3/32英寸(2.4mm)为及格。

绝缘皮牢靠性测试（Security of Insulation Test）

依据标准：UL817（83.1，83.2）

测试工具：软线为平行线且名义绝缘厚度小于0.06英寸(1.52mm)的插头/转接插头。这样的软线通常有HPN、SP-1，SP-2，SPT-1，SPT-1W， SPT-2，SPT-2W，SPE-1，SPE-2，XTW。

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

测试要领：样品软线长度应为6 – 8英寸（152 – 203mm）。在离软线进入插头处1英寸（25.4mm）以平行于软线偏向将每跟电线切一小口，将切口处电线里所有的铜丝及隔离物剪断，将插头的端子牢靠，在软 线的自由端施加一个15磅(67牛)的力，坚持2分钟。

注重：若是HPN软线在模塑后最少有3/8英寸（9.5mm）长的绝缘皮在 插头内里，则样品的软线长度应为10 – 12英寸(254 – 305mm)，切口距 离为6英寸(152mm)。

判断：任何绝缘皮从插头中滑出或铜丝在软线进入插头本体处外露均 判断为缺乏格。

防拉力传入测试（Strain Relief Test）- General

依据标准：UL817（84.2）

测试工具：除flatiron plug，an appliance plug，or a through-cord heating-pad switch 外所有的连讨论（插头/毗连器）。

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

测试要领：支持钢板上开一个恰恰可允许软线通过的孔，在软线上施加一个笔直与软线进入插头本体孔平面偏向的力（电线大于或即是 18AWG时为30磅（133牛），电线小于18AWG时为20磅（89牛）），坚持1分钟。

注重：若是端子的主轴偏向笔直于软线进入插头本体孔平面，也可以牢靠在端子上来做上述测试。

判断：无拉力转达到接线处为及格。 注重：若是有线中开关，应做SR测试，拉力施加应为Cord-to-cord， 开关或其他线中部件SR测试示意图

判断：任何一根导线从接线端滑脱均为缺乏格。

散丝与断丝目检（Stray Strands & Metal Chips）

依据标准：UL817（10.1）

检测工具：软线与端子毗连

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

检测要领与要求：

每根导线与端子应接纳知足如下要求的方法毗连牢靠：

a) 阻止任何一根导线的铜丝与相反极性的未绝缘金属或非带电金属接触；

b) 提供机械牢靠知足81节(UL817)–导线毗连可靠性测试 - 的测试要求；

c) 提供足够的电流容量知足87节(UL817)- 温升测试- 的测试要求；

d) 阻止铜丝在插头模塑外貌泛起。

软线毗连器触片下陷深度检测（Recess of contacts）

依据标准：UL817（26.3.1）

检测工具：2线平行插孔的软线毗连器

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

检测要领： 用游标卡尺深度标尺丈量，触片顶端到孔面的距离。

判断：丈量值不小于1/4英寸(6.4mm)

插孔深度丈量（Depth of cavity）

依据标准：UL817（26.4）

测试工具： 软线毗连器

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

测试要领：将深度规插入软线毗连器插孔，用15磅的力来确定深度规是否完全插入，在确定深度规上的标示刻度线是否露在插孔面外。

深度规：

关于用于丈量非极性插孔的：横截面为0.260 X 0.065 英寸(6.6 X 1.7mm)

关于用于丈量极性插孔的：横截面为0.322 X 0.065英 寸(8.2X 1.7mm) 标示刻度线为离插入端0.718英寸(18.2mm)距离处。

判断： 标示刻度线露在插孔面外为缺乏格。

绝缘耐压测试（Dielectric Voltage-Withstand Test）

标准依据：UL817（104.1 – 104.6）

检测工具：电源线及电线组件

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

测试要领：在电源线或电线组件的载流线之间以及载流线与地线之间按下述恣意一种方法测试：

a) 1250V 交流 (40 – 70Hz)，1 分钟；

b) 1500V 交流 (40 – 70Hz)，1 秒钟；

c) 1770V 直流，1 分钟；

d) 2100V 直流，1 秒钟。

判断：任何两根线间不可遭受上述的测试均为缺乏格。

极性与导通测试（Polarity and Continuity Test）

标准依据：UL817（11.1，11.2，105.1，105.2）

检测工具：有地线或极性电源线及电线组件

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

测试要领与要求： 每根电线应与响应的端子毗连。结构为 C1.1 – C1.38，C2.1 – C2.42，以及C3.1 – 3.8 的连讨论，应知足两个条件：

1、电线上的识别为：

1) 颜色为白色或本灰色；

2) 白色或本灰色的编织；

3) 下列识别方法：

i) 白色或本灰色的隔离；

ii) 绝缘上有条纹、凸起或凹槽或；

iii) 每根铜丝外被覆有锡或其他的白色金属。

应与连讨论上标有字母“W”- 零线（grounded circuit conductor） - 的端子毗连，或与若是没有字母“W”标识，标有字母X，Y， 或Z 的任何一个端子毗连。

2、电线上的识别为：

1）绿色带或不带一条或多条黄色的筋；

2）有绿色带或不带一条或多条黄色的筋的外被编织。

应与连讨论上标有字母“G”- 地线（grounding conductor） - 的端子毗连。

注重：电源线或只有一个输出口的电线组件，其零线可以为浅兰色或被覆浅兰色的绝缘。但应知足下列条件：

a）电线有非一体式的外被；

b）电源线或电线组件在工厂装置或与电器一起包装；

c）包装上的标示知足 UL817 的15.5 节的要求。

附 15.5 节的要求：

零线为浅兰色或被覆浅兰色的绝缘的电源线或电线组件应在 其最小包装上标示：

1) 目的地；

2) 说明： “This package contains cords having a grounded conductor with a light blue colored insulation instead of the usual white or grey colored insulation.”

判断：零线或/和地线是否与响应标示的端子毗连并电气导通？

绝缘电阻测试(Insulation Resistance Test)

标准依据：UL817（89.1 – 89.5）

检测工具：电源线及电线组件

样品数目：

Normal：13 条

Tightened：20 条

Reduced：5 条

丈量要领与要求： 应丈量下列3处的绝缘电阻：

1、相对极性带电部件之间的；

2、带电件与袒露在外可被人接触到的或可能用于接地的非带 电金属之间的；

3、带电件与袒露在外可被人接触到的或可能与接地接触的任 何绝缘质料外貌之间的；

装备要求：

1、开路输出电压为500V的兆欧表；

2、丈量绝缘质料外貌与带电件之间的电阻应使用下页装置示 意图里的装置。

判断：任何一个丈量值均不得小于100兆欧。

突拉测试(Abrupt Pull Test)

标准依据：UL817（99.1 –99.2）

检测工具：电源线及电线组件的插头或转换插头

样品数目：

Normal：6 条

Tightened：12 条

Reduced：3 条

测试要领与要求：

1、有地线的产品

a） 软线为10AWG或更大的，此测试可免去。

b） 软线长度为12英寸（305mm）。

c） 测试时地线端子在上方位置。但若是是直角型插头，应坚持软线向下的位置。

d） 测试装置拜见下页装置示意图。

e） 2.5磅(1.1公斤)的重量，在10英寸(254mm)高的位置攻击。

f） 判断：

1） 5次攻击，地线或其他载流线是否断；是– 缺乏格。

2） 25次攻击，地线或其他载流线是否断，若是有，地线是否先于载流线断；是– 缺乏格。

3） 若是25次攻击地线未断，通40A 6-12V的电流2分钟， 是否可遭受。是– 及格。

2、芯线产品：

a） 软线为XTW、CXTW、TPT、TS、TST、shaver、clock cords可免去本测试；

b） 软线为10AWG或更大的，此测试可免去；

c） 2.5磅(1.1公斤)的重量，在7英寸(178mm)高的位 置攻击。

d） 3个样品划分都要在3个差别的方位测试。参考下 方位示意图；

e） 判断：每个方位攻击5次，无任何电线断为及格。

外被坚持测试（Jacket Retention Test）

标准依据：UL817（100.1 – 100.3）

检测工具：电源线及电线组件的插头或转换插头 软线为18AWG，16AWG，14AWG的有外被的软线

样品数目：

Normal：6 条

Tightened：12 条

Reduced：3 条

测试要领与要求：

1、要领一（Method I）

a） 适用于带模塑插头或转换插头的产品

b） 软线长度为12英寸（305mm）。

c） 接纳突拉测试装备牢靠。

d） 先凭证突拉测试的要求攻击10次，是否有填充物、隔 离物、绝缘、或铜丝在软线进入插头处外露可见。有 则缺乏格。

e） 将插头主轴置于水平位置。

f） 在离软线进入插头8英寸（203mm）处悬挂3磅（1.4公 斤）的砝码15秒。然后插头绕其水平主轴在15秒内旋 转360°。是否有填充物、隔离物、绝缘、或铜丝在软 线进入插头处外露可见。有则缺乏格。

2、要领二（Method II）

a） 适用于所有的连讨论（包括插头、转接插头、软线毗连器、用具巧合器）

b） 软线长度为12英寸（305mm）。

c） 在离软线进入连讨论6英寸（152mm）处将外被沿纵轴 偏向切一个小口，将外被里所有的内部导线、绝缘、 填充物、隔离物剪断。

d） 在离软线进入插头8英寸（203mm）处悬挂15磅（67牛） 的砝码2分钟。

e） 是否有填充物、隔离物、绝缘、或铜丝在软线进入插 头处外露可见。有则缺乏格。

高温吊端子测试（Blade Pull Test at Elevated Temperature）

注重：本测试只有是Procedure有授权时现场代表才需要眼见测试

标准依据：UL817（95.1 – 95.4）

检测工具：电源线及电线组件的插头或转换插头

样品数目：

Normal：6 条

Tightened：12 条

Reduced：3 条

测试要领与要求：

a) 软线长度不凌驾6英寸(152.4mm)；

b) 在端子进入插头本体处的周围划线做记号；

c) 端子朝下通过1/4英寸厚的水平钢板上的小孔(尺寸 恰恰能穿过端子)牢靠；

d) 在每个待测端子上吊10磅(44.5牛)的砝码；

e) 置于温度已升至60℃的空气循环老化炉中，安排4小 时；

f) 取出后移开砝码，冷却至室温；

g) 丈量端子从划线处至插头面的位移；

h) 判断：位移凌驾1/16英寸(1.6mm)缺乏格。

摇晃测试（Flexing Test）

标准依据：UL817（96.1 – 96.5）

注重：本测试只有是Procedure有授权时现场代表才需要眼见测试

检测工具：软线为一体式或非一体式的电源线及电线组件

样品数目：

Normal：6 条

Tightened：12 条

Reduced：3 条

测试要领与要求：

a) 软线为18AWG，16AWG，14AWG的平行线，连讨论为模 塑的产品才需要做本测试；

b) 切合下列条件的电线组件可免去本测试：

1) 电线铜丝为30AWG的SP-2，NISP-2，SPT-2，NISPT-2，SPE-2，NISPE-2，SP-3，SPT-3，or SPE-3软线； 2) 标示切合UL817(23.3)的要求.

c) 软线长度为20英寸(508mm)；

d) 样品牢靠到摇晃测试机上，软线的横截面平行于摇 摆轴；

e) 在离软线12英寸处悬挂一砝码，砝码重量（见测试 装置示意图说明；

f) 一次完整的摇晃的行动包括：从笔直位置向一侧摆 90°，然后摆回笔直位置，然后向另一侧摆90°，然 后回到笔直位置。

g) 摆动的速率为每分钟10次完整的摆动。

h) 判断：2500次摆动内是否有电线断开。有则测试效果缺乏格。
