文章泉源 : 广东尊龙凯时人生就是搏检测 揭晓时间：2021-09-22 浏览数目：

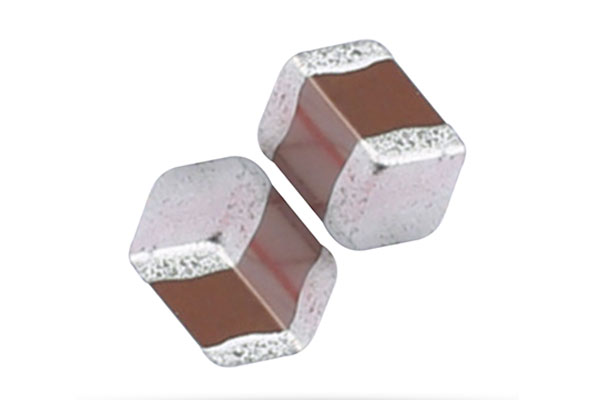

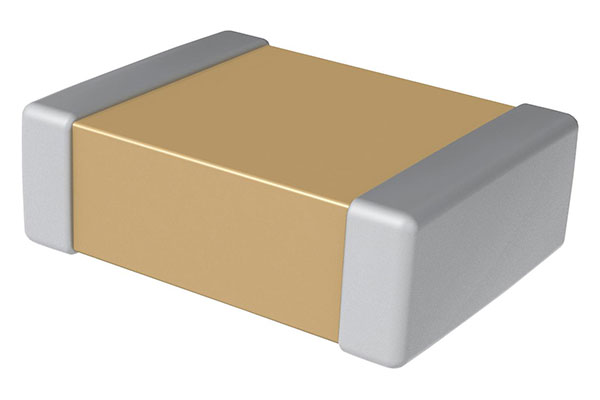

贴片电容AEC-Q200认证需要举行机械攻击和振动试验 ，广东尊龙凯时人生就是搏检测具备AEC-Q200标准CNAS全项检测资质和检测能力 ，接下来为各人先容贴片电容AEC-Q200机械攻击和振动试验条件及判断依据 。
试验依据：MIL-STD-202H Method 213
试验要领：依据MIL-STD-202H Method 213举行机械攻击试验 ，试验条件如下：
| 攻击一连时间 | 峰值加速率 | 偏向 | 次数 |
| 0.5 ms | 1500g | ±X ，±Y ，±Z | 每个偏向各3次 ，共18次 |
判断依据：
机械攻击试验前后对样品举行电参数测试 ，测试条件及判断依据如下：
| 参数 | 单位 | 试验条件 | 及格规模 |
| 容量 | pF | 1 MHz, 1 V | 95pF ~ 105 pF |
| 消耗 | / | 1 MHz, 1 V | DF≤ 0.1% |
| 绝缘电阻 | GΩ | UR = 50 V 充电时间：60±5秒 | IR≥10 GΩ |
检测依据：MIL-STD Method 204
试验要领：依据MIL-STD-202H Method 204举行振动试验 ，试验条件如下：
| 频率规模 | 振动一连时间 | 峰值加速率 | 偏向 | 次数 |
| （10 ~ 2000）Hz | 20min（一个循环） | 5g | X ，Y ，Z | 每个偏向各12个循环 ，共36个循环 |
判断依据：
振动试验前后对样品举行电参数测试 ，测试条件及判断依据如下：
| 参数 | 单位 | 试验条件 | 及格规模 |
| 容量 | pF | 1 MHz, 1 V | 95 pF ~ 105 pF |
| 消耗 | / | 1 MHz, 1 V | DF ≤ 0.1% |
| 绝缘电阻 | GΩ | UR = 50 V 充电时间：60±5秒 | IR ≥ 10 GΩ |
1. 应力测试前后电气测试 Electrical test before and after stress test 用户规格 ；
2. 高温存储 High temperature storage MIL-STD-202 Method 108 ；
3. 温度循环 Temperature cycle JES D22 Method JA-104 ；
4. 破损性物理剖析 Destructive physical analysis EIA-469 ；
5. 偏高湿度 High humidity MIL-STD-202 Method 103 ；
6. 事情寿命Working life MIL-STD-202 Method 108 ；
7. 外观 Appearance MIL-STD-883 Method 2009 ；
8. 尺寸 Dimensions JESD22 Method JB-100 ；
9. 端子强度 Terminal strength MIL-STD-202 Method 211 ；
10. 溶剂对抗 Solvent resistance MIL-STD-202 Method 215 ；
11. 机械攻击 Mechanical shock MIL-STD-202 Method 213 ；
12. 振动 Vibration MIL-STD-202 Method 204 ；
13. 耐焊接热 Resistance to welding heat MIL-STD-202 Method 210 ；
14. ESD 静电放电 ESD electrostatic discharge AEC-Q200-002 Or ISO/DIS10605 ；
15. 可焊性 Solderability J-STD-002 ；
16. 电气特征 Electrical characteristics 用户规格 ；
17. 板弯曲 Board bending AEC-Q200-005 ；
18. 端子强度（SMD）Terminal strength (SMD) AEC-Q200-006 ；
19. 梁载荷（断裂强度） Beam load (breaking strength) AEC-Q200-003 。
1. 产品装配图、尺寸图、产品说明书等 ；
2. 电气参数表 ；
3. 要害原质料清单 ；
4. 统一应用单位中差别型号产品之间的差别说明 。
1. 项目确定：确认产品AECQ200认证测试项目、用度和时间、样品数目等 。 ；
2. 资料准备：凭证标准试验的要求 ，公司准备所需的资料及样品 ；
3. 送样检测：公司送样至UK实验室举行产品检测 ；
4. 发证：产品检测效果切合标准要求 ，正式发证 。
