汽车无源器件AEC-Q200-002测试是人体模子静电放电试验的标准
，目的是用来建设一个可靠和可重复的程序来确定被动组件HBMESD迅速度。那么汽车无源器件AEC-Q200-002测试是怎么做的呢
？今天小编为各人逐一解说。

静电放电(ESD)界说

差别静电势下物体间静电电荷的转移
，通过摩擦等缘故原由。使人体积累电荷
，当带有电荷的人与装备接触时u
，就可能爆发静电放电。主要测试的是直接接触放电和空气排放。

人体模子(HBM)界说

一种电容和电阻模子
，将一小我私家形貌为汽车条件下的静电充电源
，所获得的ESD脉冲切合本测试要领中划定的波形标准。

汽车无源器件AEC-Q200-002测试

测试参考标准

IEC61000-4-2 静电放电抗扰度试验

ISO10605 蹊径车辆静电放电引起的电滋扰的试验要领

测试规模

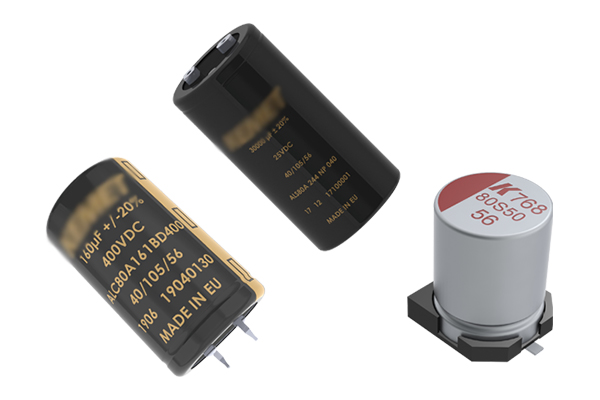

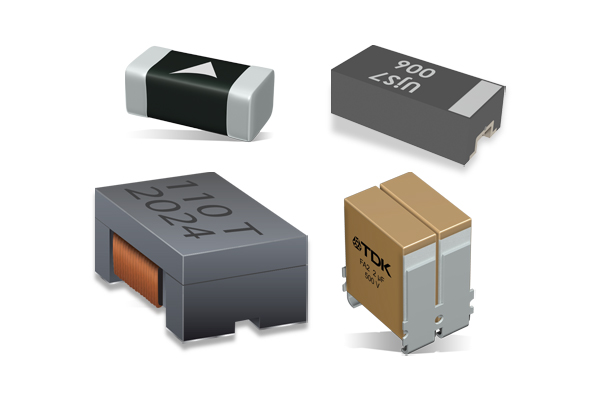

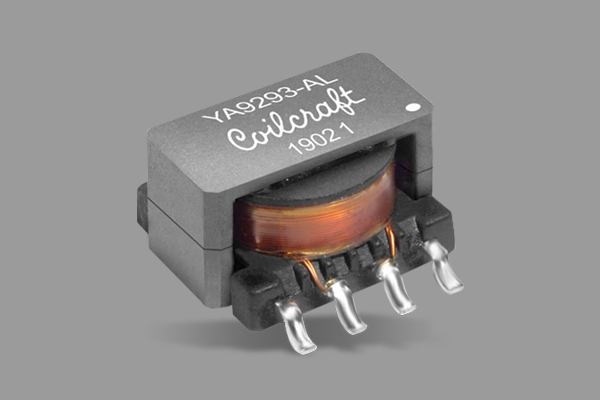

车规电阻、车规电容、车规电感、车规陶瓷谐振器、车规石英晶体管、车规铁氧体EMI抑制器/滤波器、车规包管丝、车规变压器等。

测试装备

ESD模拟器：静电放电测试仪、示波器、可调电压

测试情形

温度：20℃±5℃
，湿度：30%-60%RH

测试数目

15pcs

直接接触放电测试程序

1、ESD模拟器应与第3.2节中划定的每个PUT直接接触。

2、样品组内的每个PUT都应使用直接触点放电探头
，在图4的测试流程图中划定的应力电压水平下 举行测试。样品组内的每个PUT应施加两个（2）放电
，一个（1）为正极性（1）
，一个（1）为 负极性（1）。

3、每次向PUT放电后
，通过在PUT放电之间短暂毗连一个（1）兆欧电阻
，应消逝DUT上的剩余电荷 DUT的位置和/或接所在以及测试装置的接所在。

4、对样本组内的所有组件重复此办法。 使用下一个样品组
，选择另一个直接接触应力电压水平
，并重复上述办法
，直到所有样品组都

5、在指定的电压水平下举行测试。 若是样品组中的所有组件在袒露于划定的电压水平后都切合划定的验收标准要求
，则允许使用相同的样品组举行下一个应力电压水平。

6、除非用户装备规范中尚有划定
，不然凭证用户装备规范举行完整的参数测试（最终电气验证）
，并确定组件是否知足第5节划定的验收标准要求。在对所有样品组举行测试后
，允许凭证用户装备规格举行参数测试（最终电气验证）。

直接接触ESD波形参数要求

指示的电压0.50 ± 0.05(kV)
，第一峰电流/IP1.87 +0.60/-0(A)
，上升时间tr0.70至1.0(ns)。

指示的电压0.50 ± 0.05(kV)
，第一峰电流/IP3.75 +1.12/-0(A)
，上升时间tr0.70至1.0(ns)。

指示的电压0..02 ± 0.5(kV)
，第一峰电流/IP0.507 +2.25/-0(A)
，上升时间tr0.70至1.0(ns)。

指示的电压0.04 ± 0.5(kV)
，第一峰电流/IP0.015 +4.50/-0(A)
，上升时间tr0.70至1.0(ns)。

指示的电压8.0 ± 0.8(kV)
，第一峰电流/IP30.0 +9.0/-0(A)
，上升时间tr0.70至1.0(ns)。

空气排放测试程序

1、使用一个新的样品组
，第3.2节中划定的每个PUT都应在图4的测试流程图中划定的排气应力电压 水平下举行测试。若是样品组中的所有组件在袒露于划定的电压水平后都切合第5节中划定的验 收标准要求
，则允许使用相同的样品组举行下一个应力电压水平。

2、ESD模拟器应安排在距离PUT15mm的≥处。带有空气排放探头的模拟器应坚持笔直于PUT排放位置 。探头应缓慢地移向PUT(e。g., ≤5mm/秒)
，直到获得一次放电。

3、若是没有放电
，继续移动探头朝向DUT
，直到模拟器放电探头接触PUT放电位置。若是模拟器与PUT放电位置接触并爆发放电
，则在应力电压水平和位置阻止测试。具有细密距离的导线或金属流子的测试板可以避免放电到预期的PUT
，并导致电弧征象。当爆发这种情形时
，应使用多个数目镌汰的导线或金属支架的试验板。

4、在空气放电应力电压水平下
，样品组内的每个PUT应施加两个（2）放电
，一个（1）正极性
，一 个（1）负极性（1）。

5、每次向PUT放电后
，通过在PUT放电之间短暂毗连一个（1）兆欧电阻
，应消逝DUT上的剩余电荷 DUT的位置和/或接所在以及测试装置的接所在。

6、对样本组内的所有组件重复此办法。使用下一个样品组
，选择另一个空气放电应力电压水平
，并重复上述办法
，直到所有样品组都 在一个特定的电压水平下举行了测试。若是样品组中的所有组件在袒露于划定的电压水平后都切合第5节中划定的验收标准要求
，则允许使用相同的样品组举行下一个应力电压水平。

7、除非用户装备规范中尚有划定
，不然凭证用户装备规范举行完整的参数测试（最终电气验证）
，并确定组件是否知足第5节划定的验收标准要求。在对所有样品组举行测试后
，允许凭证用户装备规格举行参数测试（最终电气验证）。

空气排放ESD波形参数要求

指示的电压25.0 ± 2.5(kV)
，第一峰电流IP未指定
，上升时间tr未指定。

无源部件HBMESD分类品级及评定标准（直流=直接接触放电
，AD=空气放电）

组件分类1A
，最大耐压< 500 V (DC)；

组件分类1B
，最大耐压500V（直流）至<1000V（直流）；

组件分类1C
，最大耐压1000V（直流）至<2000V（直流）；

组件分类2
，最大耐压2000V（直流）至<4000V（直流）；

组件分类3
，最大耐压4000V（直流）至<6000V（直流）；

组件分类4
，最大耐压6000V（直流）至<8000V（直流）；

组件分类5A
，最大耐压8000V（直流）至<12,000V(AD)；

组件分类5B
，最大耐压8000V（直流）至<12,000V(AD)；

组件分类5C
，最大耐压16,000V(AD)至<25,000V(AD)；

组件分类6
，最大耐压≥ 25,000 V (AD)。

以上就是关于汽车无源器件AEC-Q200-002测试的所有内容
，希望对您有所资助！尊龙凯时人生就是搏实验室具备AEC-Q100/101/102/103/104/200标准检测资质和检测能力
，可提供车规电子元器件NSS、AASS、CASS、交变盐雾试验、车规级集成电路、分立半导体器件、光电半导体器件、传感器、被动元件AEC-Q检测认证效劳
，接待您来电咨询！
