？小编今天通过防水毗连器辐射发射测试EMC案例，来告诉各人辐射发射测试中的辐射从那里来。

防水毗连器辐射发射测试的案例

产品及测试形貌

1、某装备用户外防水毗连器。

2、接纳

？楹捅嘲褰峁，每个

？槎加信连器，当

？椴迦氲奖嘲迳鲜，

？樯系呐连器与背板上相对应的毗连器举行毗连。

3、每个

？槎加衅琳仙杓，背板也举行了屏障设计，背板用来牢靠每个

？榧懊扛瞿

？橹涞男藕排连。

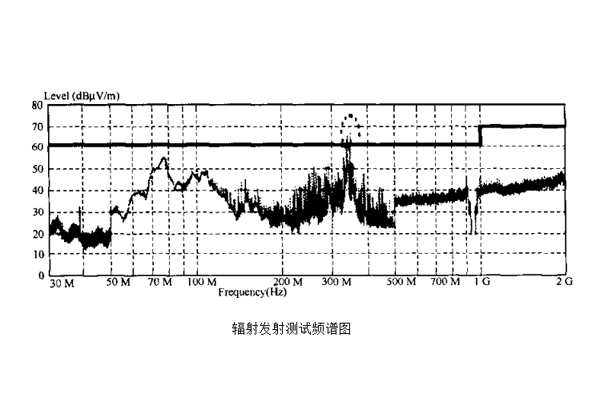

4、在举行辐射发射测试时，发明辐射凌驾该产品标准划定中的限值，超标频点为35MHZ，测试频谱图如下。

5、如图所示，图中限制线用粗线标出，用近场探头定位测试，确认是一个

？橛胱氨副嘲逯涞慕硬宕Ψ渥呗┑贾，该频率点的源头是

？槟诓縋CB板中的50MHZ晶振。

失效剖析

1、由于该产品为户外防水毗连器，需要做防尘防水处置惩罚，包括

？橛氡嘲宓呐连之处，都需要接纳橡胶垫圈将两者之间做密封处置惩罚。

2、由于防水橡胶垫圈是非导电体，因此保存的误差成为辐射的可能。

3、拆下

？楹，给

？榈ザ郎系，用近场探头举行丈量，发明

？橛氡嘲宓呐连处有350MHZ的辐射。

4、PCB板中的无阻焊线右侧有屏障金属罩，这样晶振壳体直接通过空间辐射的路径被屏障罩阻遏，唯一辐射的可能是毗连器JI与其相连的PCB走线，很可能耦合到R来自晶振或时钟印制线的噪声，相当于被噪声驱动的辐射天线。

5、晶振下表层PCB未做局部地平面敷铜处置惩罚。

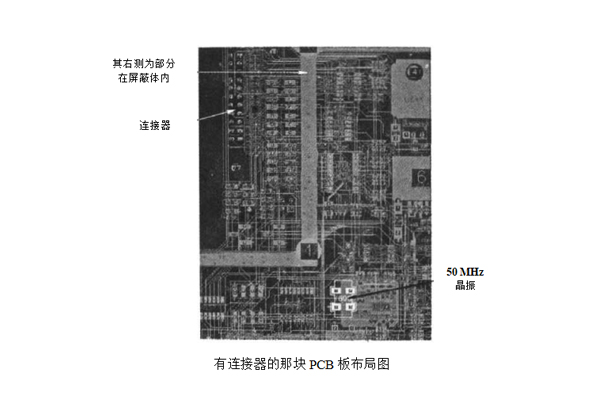

6、传输到毗连器的布线许多从50MHZ晶振地下穿过，不但破损局部地平面的作用，会将50MHZ晶振爆发的噪声通过容性耦合的方法耦合到穿过它下面的信号线，使这些信号线又延伸出PCB上的屏障体，将噪声带出屏障体，也就是共模辐射模子。如下图所示。

7、晶振的位置离接口太近。

解决要领

1、将所有与辐射相关的部分（包括天线和驱动源）举行屏障，刷新原来屏障的缺陷，将

？橛氡嘲逯涞姆浪鸾旱嫒Ω某傻嫉绲拿芊馊，实现整机屏障的完整性。

2、降低驱动电压，在PCB板上举行处置惩罚较小晶振和那些与接口毗连器相连的信号线。

3、调解50MHZ晶振的位置及周边布线，将晶振只管往板内移，将晶振底下的走线避开，并坚持离晶振300mil以上的距离。

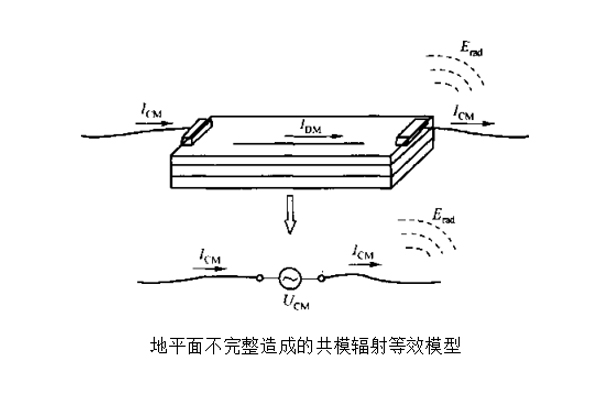

4、晶振底部的外貌做敷铜处置惩罚，并包管底部的地平面完整。地平面不完整会造成共模辐射等效模子，如下图。

5、作废辐射的天线，这一步伐显然很难实现，引线信号与接口毗连器之间的毗连不可阻止。

通过刷新后用近场探头在毗连器周围再举行测试，发明350 MHz 频点的辐射显着减小，幅度在10 dB以上。

注重事项

1、防水与屏障要统一，不要为了防水而忽略了屏障的完整性。

2、晶振底下不可布信号线，特表是与对外接口直接相连的信号线。

3、在晶振和时钟电路下面的结构地平面可以为晶振及相关电路内部爆发的共模PF电流提供通路，从而使PF发射最小。
