在电子装备故障频发的今天
，一块小小的电路板故障可能导致整个系统瘫痪
，造成重大损失。尊龙凯时人生就是搏检测认证的PCBA失效剖析实验室里
，工程师们正在使用高精度仪器对一块失效的汽车电子控制？榫傩小笆质跏郊觳椤。

通过X射线透视
，他们发明了一个隐藏的焊接朴陋

；借助扫描电镜
，进一步视察到焊点内部的微裂纹

；最终通过能谱剖析确认了污染物的因素。一周后
，客户收到了一份详细报告
，不但诠释了失效缘故原由
，还提出了详细的工艺刷新计划。

类似的场景天天都在这里上演
，为企业挽回着不可估量的质量损失。

PCBA失效剖析效劳简介

尊龙凯时人生就是搏检测认证实验室配备了行业领先的检测装备阵容
，包括金相显微镜、扫描电子显微镜（SEM）、能谱剖析仪（EDS）、可焊性剖析仪、X-RAY射线检查机等一系列高精度仪器。

这些装备犹如医生的“听诊器”和“手术刀”
，能够对故障电路板举行层层深入的精准检测。

我们的PCBA失效剖析效劳笼罩整个电子工业链
，特殊专注于解决三大领域的焦点问题：

- PCB&PCBA领域：爆板分层、焊接不良、CAF（导电阳极丝）失效等问题

- 汽车电子：车载控制系统、传感器、动力电池治理等要害部件的失效诊断

- 电子元器件：半导体器件、被动元件、毗连器等元器件的真伪判别与失效剖析

实验室的手艺团队由履历富厚的工程师和行业专家组成
，平均从业年限凌驾10年
，处置惩罚过数千个重大失效案例。无论是消耗电子中的偶发故障
，照旧航空航天领域的高可靠性要求
，我们都能提供匹配的解决计划。

为何需要：失效剖析的目的与多重价值

在电子产品生命周期中
，失效剖析饰演着质量守门人角色。它的焦点价值远不止于“找出问题”那么简朴。

经济价值直接体现在本钱节约上。一个典范案例是某家电企业生产的智能控制器泛起批次性短路失效
，通过我们的剖析锁定为电镀液污染导致的离子迁徙
，仅刷新一个工艺环节就使企业年度镌汰损失超600万元。

手艺升级层面
，失效剖析是工艺前进的基石。我们提供的剖析数据资助客户优化了回流焊温度曲线
，解决了BGA芯片的枕头效应问题
，将焊接良率提升了23%。

责任界定方面
，实验室的权威报告是解决供应链纠纷的“手艺裁判”。曾有为汽车继电器失效责任纠纷
，我们通过显微红外剖析锁定污染物泉源
，明晰了供应商与组装厂的责任界线。

更深层的价值在于可靠性提升。通过建设失效模式数据库
，我们协助客户在新产品设计阶段规避已知危害。例如针对新能源汽车控制器
，提出了要害焊点的加固计划
，使产品在温度循环测试中的寿命提升3倍以上。

常见问题：PCBA典范失效模式全剖析

电子组装的重大性决议了失效模式的多样性。在尊龙凯时人生就是搏检测实验室的案例库中
，以下几类问题最为常见：

焊接缺陷类占有失效案例的50%以上
，包括：

- 虚焊/冷焊：焊点形貌完整但保存微观裂纹

- 锡珠/锡渣：回流焊中飞溅的细小金属球造成短路危害

- 枕头效应：BGA焊球外貌熔化但未与焊盘熔合

- 墓碑征象：片式元件一端翘起如墓碑

基板故障类尤其值得小心：

- 爆板/分层：受潮板材在回流焊时爆发蒸汽压力导致层间疏散

- CAF（导电阳极丝）：湿润情形下铜离子沿玻纤迁徙形成导电通道
，引发绝缘失效

- 离子迁徙：污染物电解导致枝晶生长
，造成电路短路

情形损伤类在汽车电子中高发：

- 电化学侵蚀：冷凝水渗入导致铜电路侵蚀断裂

- 热应力开裂：温度循环使CTE不匹配的质料界面爆发疲劳裂纹

- 湿气敏感器件失效：受潮的IC在回流焊时爆发“爆米花”效应

工艺缺陷类常引发批次性问题：

- 铜面污染：干膜碎或抗镀物残留导致线路缺陷

- 曝光不良：图形转移不完整造成开路

- 显影不净：线路边沿残留显影液引发侵蚀

手艺手段：从表观到微观的检测武器库

尊龙凯时人生就是搏检测实验室接纳蹊径式剖析要领
，遵照“从简朴到重大、从外到里、从非破损到破损”的原则
，确保在获取要害信息的同时最大限度

；ぱ。

第一阶段：无损检测

- 光学显微术：配备景深叠加显微镜
，可清晰视察焊点形貌、侵蚀产品和裂纹走向

- X射线透视（2D/3D CT）：专门针对BGA、QFN等隐藏焊点的检测
，可量化朴陋率

- 超声扫描（C-SAM）：使用高频超声波探测分层、朴陋等内部缺陷
，区分率达微米级

- 红外热成像：定位热斑和短路点
，适用于大功率器件失效剖析

第二阶段：因素剖析

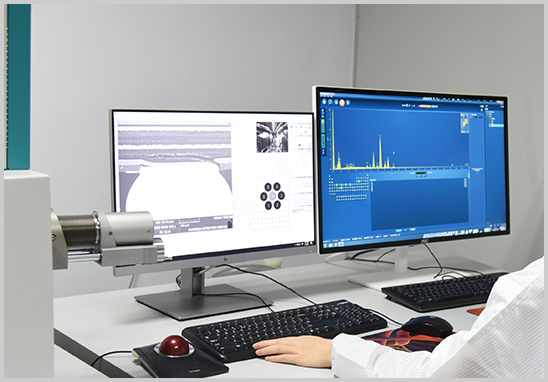

- 扫描电镜/能谱（SEM/EDS）：放大倍数可达10万倍
，兼具形貌视察和元素剖析功效

- 显微红外光谱（μ-FTIR）：识别有机污染物
，区分率达15微米

- 俄歇电子能谱（AES）：剖析纳米级表层的元素组成

- 二次离子质谱（TOF-SIMS）：提供分子级因素信息

第三阶段：破损性剖析

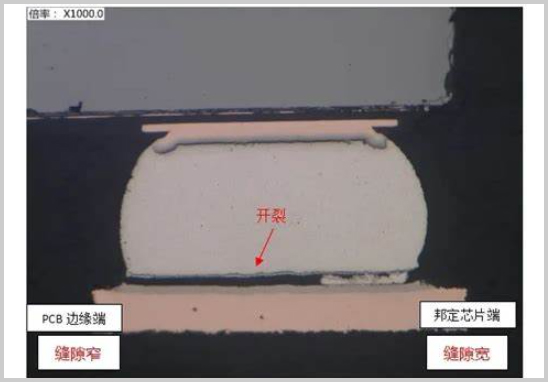

- 金相切片：通详尽密抛光获得焊点或通孔的横截面结构
，评估IMC（金属间化合物）生长状态

- 聚焦离子束（FIB）：定点制备TEM样品
，视察纳米标准的晶体缺陷

- 染色渗透试验：使裂纹展现
，评估焊点疲劳水平

- 热剖析手艺：TMA丈量基板CTE值
，DSC剖析焊料合金相变点

科学流程：七步诊断法锁定失效泉源

尊龙凯时人生就是搏检测建设了系统化的失效剖析流程
，确保每个案例都能获得科学严谨的诊断：

1. 配景信息网络

 - 详细相识失效爆发情形（温度、湿度、电气条件）

 - 网络生产批次数据和失效率统计

 - 确认前处置惩罚工艺（焊接参数、洗濯工艺等）

2. 失效征象确认

 - 纪录电气测试效果（开路/短路/参数漂移）

 - 执行功效复考试证客户形貌

 - 起源判断失效模式

3. 非破损性检测

 - 宏观检查（10-50倍）纪录外观异常

 - X-Ray检测内部毗连

 - C-SAM评估分层水平

4. 电性定位剖析

 - 使用微探针定位开路点

 - 红外热像锁定短路热门

 - 信号追踪确定失效网络

5. 物理验证

 - 去除封装质料

 - 制备截面样品

 - 举行微区因素剖析

6. 机理验证

 - 模拟温度-湿度-偏压条件复现失效

 - 比照良品与不良品差别

 - 设计比照实验验证假设

7. 结论形成

 - 综合多维度证据链

 - 确定基础缘故原由

 - 提出刷新计划

这套流程乐成解决了某医疗装备主板的间歇性失效难题。工程师通过电性定位发明信号异常区域
，X射线检测发明微孔填充缺乏
，切片剖析确认孔壁疏散
，最终热机械模拟验证了CTE失配问题
，为客户提供了质料替换计划。

PCBA失效剖析报告办理流程

1. 咨询受理

 - 提供免费手艺咨询

 - 确定剖析目的和检测项目

 - 签署保密协议

2. 样品提交

 - 建议提供失效样品+良品样品比照

 - 主要样品可选用防静电包装

 - 填写《样品信息挂号表》

3. 检测实验

 - 分派专属项目工程师

 - 执行蹊径式剖析流程

 - 要害节点照片纪录

 - 典范剖析周期为3-7个事情日

4. 报告体例

 - 包括测试数据、剖析历程和结论

 - 附有微观照片及谱图证据

 - 提出可操作的刷新建议

5. 报告解读（可。

 - 工程师一对一解说

 - 组织手艺钻研会

 - 提供后续验证支持

随着电子装备向高密度、高频高速和高功率偏向生长
，失效剖析已从被动应对转向自动预防。尊龙凯时人生就是搏检测实验室积累的数万例失效案例正转化为名贵的设计指南和工艺规范
，这些履历已资助多家企业在新产品开发阶段规避了潜在危害。

电子产品的重大性决议了失效剖析需要专业装备与履历手艺的连系。尊龙凯时人生就是搏检测的工程师们犹如电子产品的“专科医生”
，用科学手段解读每一个故障背后的手艺语言
，为产品质量保驾护航。
