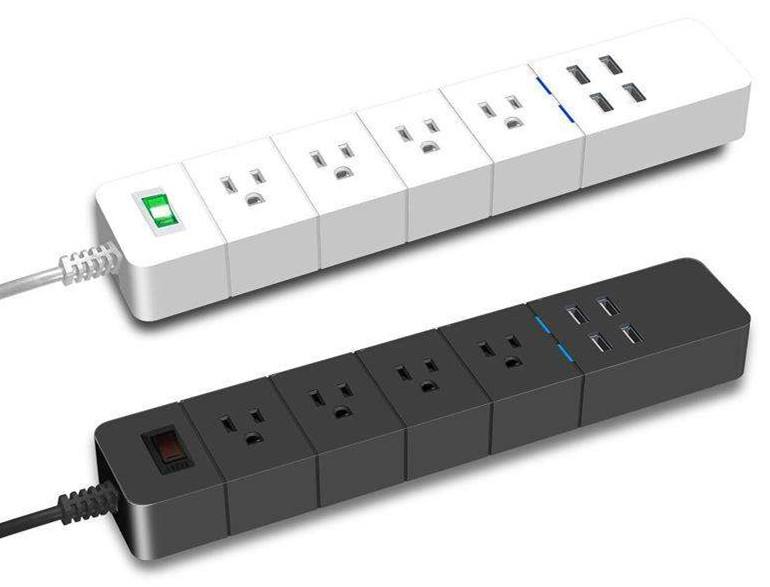

广东尊龙凯时人生就是搏检测是UL美华授权的第三方检测机构，实验室具备UL1363标准眼见测试资质，可提供UL1363排插UL认证检测和手艺咨询效劳。接下来为各人先容排插UL1363测试项目及测试要领。

一、泄电流测试
要领1：
TVSS的样品应与标称电压毗连。该丈量表的输入阻抗即是1500ohm电阻的阻抗，该电阻旁接一个0.15μF的电容。该电阻安排在接地电源导体和可触及的金属零件之间或裹在外壳上的金属铜箔和插入插座的插头的接地接线柱之间。此时可读出泄电流值。双接口的TVSS应在额定电流的条件下事情以便能获得热稳固。
要领2：
样品完整地举行要领1的测试并重复，样品安排在湿润的空气中 48 小时，其中温度是32±2℃(90±4℉ )相对湿度是 88±2%.样品上的温度稍微比湿箱中的要高，以避免凝聚，然后可读出泄电流。

二、撞击测试
3个样品顺次次举行该测试，每个外壳位置都应举行一次撞击。
样品的每个面都应进一次 6.8J(5.0ft lb)的撞击。用一个直径是 50.8mm(2in.)，重量是0.535 千克的钢球举行撞击。关于水平面，球从能够撞击到的高度落下。关于笔直平面，球应悬挂在电线上象摆钟一样举行划定的撞击。当电线在笔直的位置时，球撞击外貌。
关于这个测试，样品就安排要在一个刚性的支持面上，撞击的面与边也应安排在一个刚性支持面上。
效果测试
样品应能遭受划定的撞击而无带电部件袒露。施加电势之后无绝缘故障或电弧征象。

三、落下撞击测试
三个样品中的每一个样品从高度是 3ft 处落到水泥地板上 3次。三次落下的位置完全差别。
测试之后样品应举行绝缘质料耐压测试。该测试在非绝缘带电部件和外壳 (外壳用铜箔包裹 )之间，和正负极的接线柱之间。
效果
1、样品应能遭受划定的撞击而无带电部件袒露。施加电势之后无绝缘故障或电弧征象。
2、外壳开裂造成带电部件袒露。
3、施加电势之后无绝缘故障或电弧征象。

四、抗压测试
举行该测试的样品以前应未举行其它形式的测试。样品应平放在 1/2(12.7mm)英尺厚或更厚的水平枫树板上。压力是150lbs，该力通过直径是 3/4 英尺(19.1mm)钢棒施加在样品上。该力与TVSS 的长轴笔直。该力应逐步施加在样品上1分钟。磝力不可施加在突出的物体上。如插座，开关,显示灯,增补过电流
；ぶ匦缕舳爸蒙。
上述测试在差别的位置上重复三次。在移开压力之后，样品不会泛起任何能引起电气功效损害或造成火灾或电击的变形。

五、低温撞击测试
样品安排在温度0.0n2ψC是环流空气箱中 24 小时。样品从箱中移出之后，每个面应举行6.8J(5.0ft-b)的撞击。
用一个直径是 50.8mm(2in.),重量是 0.535千克的钢球举行撞击。关于水平面，球从能够撞击到的高度落下。关于笔直平面，球应悬挂在电线上象摆钟一样举行划定的撞击。当电线在笔直的位置时，球撞击外貌。关于这个测试，样品就安排要在一个刚性的支持面上，撞击的面与边也应安排在一个刚性支持面上。
测试之后样品应举行绝缘质料耐压测试。该测试在非绝缘带电部件和外壳 (外壳用铜箔包裹 )之间，和正负极的接线柱之间。
效果
样品应能遭受划定的撞击而无带电部件袒露。施加电势之后无绝缘故障或电弧征象。

六、温度测试
双插头的TVSS的样品在最大额定电流 (15A).电压 (125V),频率(60Hz)的条件下测试。
直到温度抵达稳固时阻止该测试。
在有热偶计的条件下举行测试。热偶计装置在标有“效果 (RESULT )”的下面的位置。
从温度指示电位计上读出最大温度并在以下所给的热偶计的位置周围做纪录。
使用具有实心刀形开关的毗连插头去测试插座触点的温度。热偶计装置在与插座外貌最近处的刀形开关插头上或插座接线柱上。

七、装置合适性测试
样品装置
a)如厂家划定条件举行装置。
或
b)在最严肃的装置位置。
测试重量，即是4倍TVSS的重量，但不可少于5lbs，悬挂在TVSS的中心1分钟。
1、TVSS坚持在不动，但不可泛起任何能引起电气功效损害或造成火灾或电击的征象。
2、移开TVSS.
3、不可泛起任何能引起电气功效损害或造成火灾或电击的征象。

八、拉力测试
在 TVSS 内部，电源线导体不毗连。在线上施加一个巨细为 156N(35lbf)，能爆发最大蠕变的偏向的力。在测试中，样品位置稳固，拉力维持 1 分钟。
可用如下字母来填写“效果 (RESULT )”栏：
X--- 体现电源线无显着的移动，变形不会传到装置内部。

九、应力释放测试
用手拿著 TVSS 的电源线，线的长度 [装线孫为起点。]是 2.54mm(1 in.)。用不凌驾26.7N(61lbf)的恣意力把线推入装线孫。
可用如下字母来填写“效果 (RESULT )”栏
X—体现线不可回到原来蠕变的长度并且对绝缘插头无损害。
A--- 体现线能回到原来的装线孫。

十、装置孫 PIN 脚位的撞击测试
其中的一个样品应装置在笔直外貌上：
a) 使用厂家提供的硬件，
或
b) 使用 NO.8×3/4 in. wood screw (木螺丝 )
当螺丝装置在 PIN 脚的背面时，装置面和外壳背面之间的距离是 6.4mm(1/4in.).每个装置孫用 6.8J(5.0ft-1b)的力举行一次撞击。施力物体为直径为 50.8mm(2in.),重量为0.535 千克(1.18lbs)的钢球。球用线悬挂并当做一个摆钟。摆动的笔直距离为1.29mm(51in.).
效果
1、TVSS 未泛起任何能引起电气功效损害或造成火灾或电击的征象。
2、TVSS 泛起任何能引起电气功效损害或造成火灾或电击的征象。

十一、模具应力释放测试
外壳接纳聚合质料的 TVSS 样品，放在温度是 70℃±1℃或比常温测试中的最高温度高 10℃的环流热空气干燥炉中 7 个小时。
样品冷却到窒温后，举行蠕变测试。
可用如下字母来填写“效果 (RESULT )”栏
X--- 测试之后，样品不可泛起断裂，变形，或其它破损，不可泛起电源线的移动或内部接线。

十二、装置孫 PIN 脚位的探针测试
样品的每一个 PIN 脚都要能遭受 89N(20lbs)的力.施力物体是一个直径为4.76mm(3/16in.)探针。探针的头是半径为 2.38mm(3/32in.)圆形。
效果
1、TVSS 未泛起任何能引起电气功效损害或造成火灾或电击的征象。
2、TVSS 泛起任何能引起电气功效损害或造成火灾或电击的征象。
可用如下字母来填写“效果 (RESULT )”栏：
A----测试之后，样品不可泛起断裂，变形，或其它破损。
B-----不可泛起电源线的移动
C-----蠕变传到内部接线。
D-----电源线完全拉出来。

十三、绝缘质料耐压测试
TVSS 样品应移除所有抑制零件或直接起动式毗连的零件。测试电势逐步地从 0 增添到划定电压，并坚持最大电压值 1 分钟，然后施加到如下测试位置：
1. 非绝缘带电部件和不带部件的接地触点之间施加 1250Vac
；
2. 正负极的带电部件之间施加 1250Vac。
效果
1、在上述测试中无绝缘故障或电弧征象。
2、在上述测试中有绝缘故障或电弧征象。

十四、接地导通性测试
要领
在毗连插头的接地针和插座的接地针之间，用 30A 的电流检查样品的连继性。该电流从频率是 60Hz 的电源中流出。该电源无负载，通过接地毗连线和可触及的不带电金属部件之间的电压不凌驾 6V，然后测出两个毗连点的之间的压降。
效果
1、所得测试效果批注接地连继性优异。所有位置的电阻不凌驾 0.1ohm。
2、所得测试效果批注电阻凌驾 0.1ohm。
3、检查接地刀形开关之间的电阻。

以上就是关于排插UL1363测试项目及测试要领的先容，若是您有排插需要办理UL认证或想相识UL认证用度和认证时间，接待联系广东尊龙凯时人生就是搏检测！
