广东尊龙凯时人生就是搏检测是UL授权的第三方检测机构 ，实验室具备UL1449标准免眼见检测资质 ，提供提供SPD防雷器UL认证、检测和手艺咨询效劳。接下来为各人先容SPD防雷器UL认证电涌测试要求。
37 电涌测试
37.1 总则
37.1.1 举行电涌测试是为了验证SPD能够在电涌情形下运行而不爆发火灾、电击、损失等危害 ，差别类型的SPD要举行差别的电涌测试：

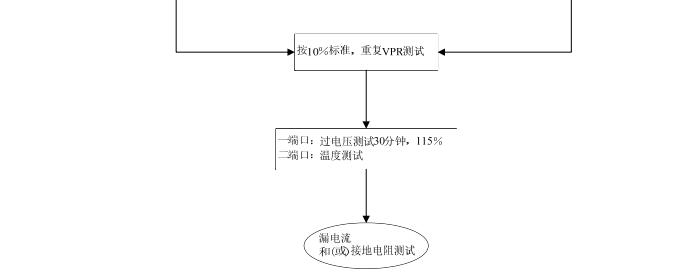

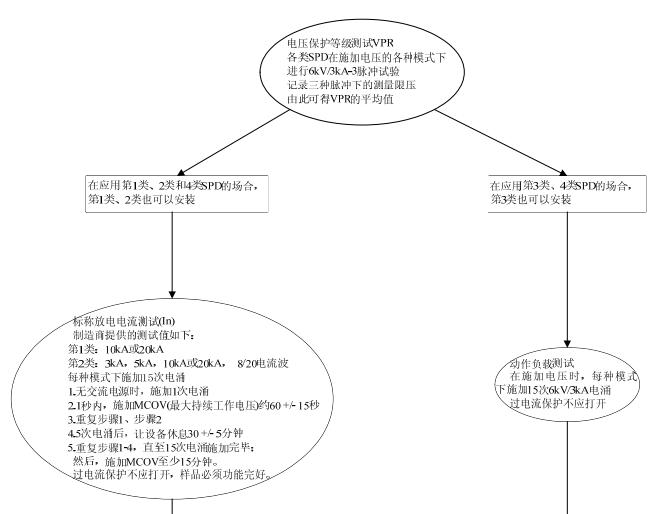

a) 第1类、第2类以及第4类SPD (其装置的场合也可以使用第1类、第2类SPD), 要测试标称放电电流(In) ，如37.7所述 (见图 33.1, 流程图1)。
1) 接受标称电流测试的样品首先要遭受6kV/3kA 整流波电涌测试 ，以建设限制电压的测试基准点。凭证限制电压的测试基准点 ，可获得电压；て芳禫PR ，见 63.2。
2)VPR以首次6kV/3kA整流波电涌测试后纪录的限制电压值为依据。 限制电压取每种模式下的平均值 ，该值即为VPR ，且可以在第二次6 kV/3 kA 整流波电涌测试时举行验证。
b) 第3类和第4类SPD (其装置的场合也可以使用第3类SPD), 要举行行动负载测试。
1) 接受行动负载测试的样品首先要遭受6 kV/3 kA整流波电涌测试 ，以确立VPR。
2)在行动负载测试之前和之后 ，纪录下举行6kV/3kA整流波电涌测试的限制电压值 ，则可获得VPR并凭证上文所述举行验证。
破例：装置在SPD其它应用场合(如家用电器等)的第4类SPD ，可凭证制造商提供的规格书举行测试。
37.1.2 任何情形下 ，VPR都不应凌驾制造商所标明的电压；て芳 ，见表63.1。别的 ，任何一个限制电压值都不应凌驾VPR的10%。
37.1.3 所有类型的SPD都要举行第38节事情电压测试 ，第34节泄电流测试 ，而第40节接地电阻测试则要取决于SPD的类型和设置。
37.1.4 第37.2 – 37.5节写明晰对测试仪器的详细要求和应遵照的测试办法。
37.1.5 典范SPD的样品要举行37.6 – 37.9节的测试 ，并切合表37.1划定的电涌参数。
破例：装置在SPD其它应用场合(如家用电器等)的第4类SPD ，可凭证制造商提供的规格书举行测试。
表 37.1 电涌测试参数
| SPD类型 | 电涌测试 (接纳取自整流波爆发器的校准短路电流)a | 标称放电电流 (接纳通过SPD的校准外加电流)b | ||
| 峰值电压 (kVp) | 峰值电流 (kAp) | 峰值电压 (kVp) | 峰值电流 (kAp) | |
| 第1类、第2类以及第4类SPD(其装置的场合也可以使用第1类、第2类SPD), | 6 | 3 | Min6 | b |
| 第3类和第4类SPD(其装置的场合也可以使用第3类SPD) | 6 | 3 | 行动负载 a,c 6 | 行动负载 a,c 3 |
| a 1.2/50 μs, 8/20 μs 电压/电流电涌波形。其规格和公差 ，请参考附录B ，“电涌波形”。 b 8/20 标称放电电流品级详细信息参考37.7。 c 行动负载测试的详细信息参考37.8。 | ||||
37.1.6 提供应固态电子电路的SPD ，其事情依赖于电流测试历程中的清静运行 ，还应举行以下测试：
a) 电路开路；
b) 电路短路。
破例：关于已经由实验验证切合UL991标准(固体器件清静控制装置的试验)的固态电子电路 ，则不必举行a – b的测试。
以上就是关于SPD防雷器UL认证电涌测试要求的先容 ，若是您有SPD、压敏电阻、防雷器等产品需要做UL认证、检测 ，请联系广东尊龙凯时人生就是搏检测工程师！
