对开关电源来说，开关电路爆发的电磁脉冲骚扰是开关电源的主要骚扰源之一
。那么开关电源中变压器初、次级线圏之间的屏障层脉冲骚扰失效的缘故原由、解决要领和注重事项是什么呢？今天小编为各人逐一解说
。

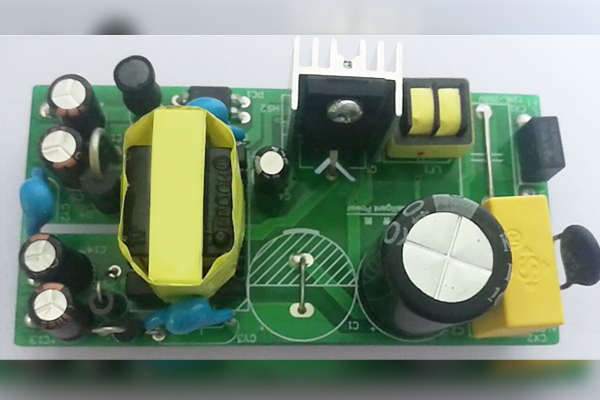

开关电路的界说

开关电路是开关电源的焦点，主要由开关管和高频变压器组成
。它爆发的dU/dt是具有较大辐度的脉冲，频带较宽且谐波富厚
。大部分变压器釆用屏障设计，屏障层位于初级线圈与次级线圈之间，并且屏障层通过导线接至初级线圈的0V
。使用非屏障变压器，在传导骚扰与辐射发射的项目上均需要抵达EN55022标准中划定的CLASS B要求
。

开关电源中变压器初、次级线圏之间的屏障层脉冲骚扰失效剖析

开关电源中变压器初、次级线圏之间的屏障层脉冲骚扰爆发的因素

1、开关管负载为高频变压器初级线圈，是感性负载
。在开关管导通瞬间，初级线圈爆发很大的涌流，并在初级线圈的两头泛起较高的浪涌尖峰电压；在开关管断开瞬间，由于初级线圈的漏磁通，致使一部分能量没有从一次线圈传输到二次线圈，蕴藏在电感中的这部分能量将和集电极电路中的电容、电阻形成带有尖峰的衰减振荡，叠加在关断电压上，形成关断电压尖峰
。这种电源电压中止会爆发与初级线圈接通时一样的磁化攻击电流瞬变，这个噪声会传导到输入福岀端，形成传导骚扰
。

2、脉冲变压器初级线圈，开关管和滤波电容组成的高频开关电流环路可能会爆发较大的空间辐射，形成辐射骚扰
。若是电容滤波容量缺乏或高频特征欠好，电容上的高频阻抗会使高频电流以差模方法传导到交流电源中形成传导骚扰

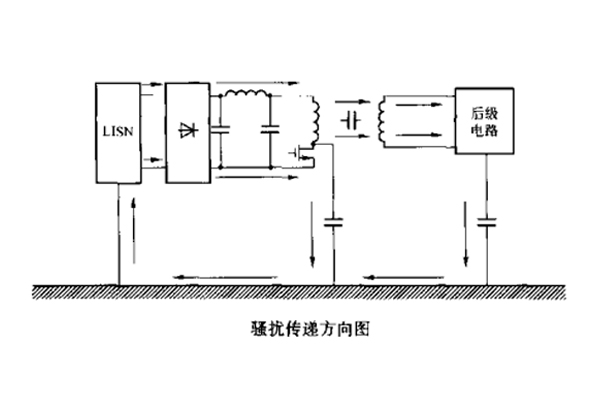

。同时变压器的初、次级之间保存漫衍电容，使得初级回路中爆发的骚扰向次级回路转达，，如下图所示，一方面加大骚扰转达环路，另一方面将有更多的电流流入LISN,从而进一步恶化其EMI特征
。

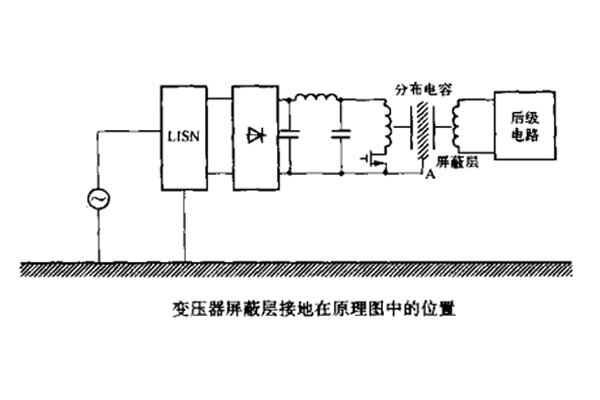

3、在变压器中增添屏障层，并与初级回路的0V相接后，如下图所示，相当于截断骚扰向后转达的路径
。从等效电路上看是将骚扰源关闭在了较小的环路内，从而抑制传导发射骚扰与辐射发射骚扰
。

解决要领

1、开关电源变压器初级的共模噪声向次级噪声转达是开关电源产品EMI问题的一个主要缘故原由，为截断这种转达的路径，需要在绕制变压器时，在初级与次级之间加上屏障层， 并接至直流地上或直流的高压端
。

2、为了包管施展屏障层优异的隔离作用，屏障层与直流地或直流的高压端毗连要包管 “零阻抗”，这是屏障效果优劣的要害
。实践证实，具有长宽比小于5,且没有任何误差、 通孔的简单金属导体具有极低的阻抗
。

注重事项

1、在变压器中接纳屏障手艺，可以有用地抑制开关电源中共模噪声向后一级电路传 输
。这种屏障并非一样平常意义上的电磁屏障，而是一种静电屏障，屏障层要求接地（或接0V,或接另一极）；电磁屏障用的导体原则上可以不接地，但关于静电屏障来说，不接地的屏障导体会爆发所谓“负静电屏障”效应
。

2、类似这种屏障手艺在开关电源中尚有一种应用，如功率开关管和输出二极管通常 有较大的功率消耗，为了散热往往需要装置散热器或直接装置在电源底板上
。

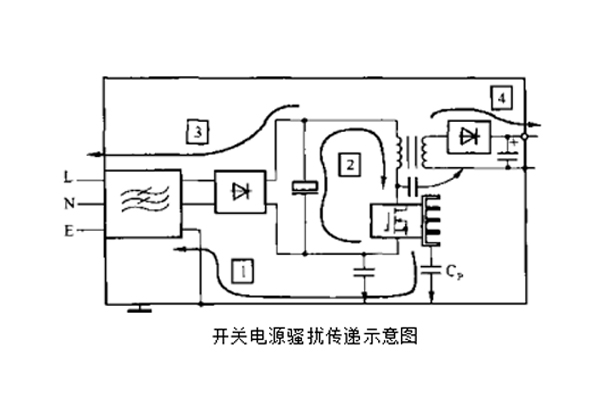

3、器件装置时 需要导热性能好的绝缘片举行绝缘，这就使器件与底板和散热器之间爆发了漫衍电容，即下图中的Cp,开关电源的底板是交流电源的地线，因而通过器件与底板之间的漫衍电 容将电磁骚扰耦合到交流输入端爆发共模滋扰，解决这个问题的步伐是接纳两层绝缘片之 间夹一层屏障片，并把屏障片接到直流地上，切断RF骚扰向输入电网撒播的途径
。
