大大都产品都需要接地，接地是印制噪声、避免滋扰的主要要领，不准确的接地方法可能导致产品的失效，小编今天就为各人带来了一个，关于网络？榈缭唇拥囟源忌诺挠跋斓陌咐，希望对各人有所资助
。

网络？榈缭唇拥囟源忌诺挠跋斓陌咐

网络？榈缭接地的目的

1、接地使整个电路系统中的所有单位电路都有一个公共的参考零电位，也就是各个 电路的地之间没有电位差，包管电路系统能稳固地事情
。

2、避免外界电磁场的滋扰
；墙拥匚蔡倘盘峁┝诵狗磐ǖ，也可使因静电感应而 积累在机壳上的大宗电荷通过大地泄放
。不然，这些电荷形成的高压可能引起装备内部的火花 放电而造成滋扰
。另外，关于电路的屏障体，若选择合适的接地，也可获得优异的屏障效果
。

3、包管清静事情
。当爆发直接雷电的电磁感应时，可阻止电子装备破损；当工频交流电 源的输入电压因绝缘不良或其他缘故原由直接与机壳相通时，可阻止操作职员触电
。别的，许多医 疗装备都与病人的人体直接相连，当机壳带有HOV或220 V电压时，将爆发致命危险
。

【征象形貌】

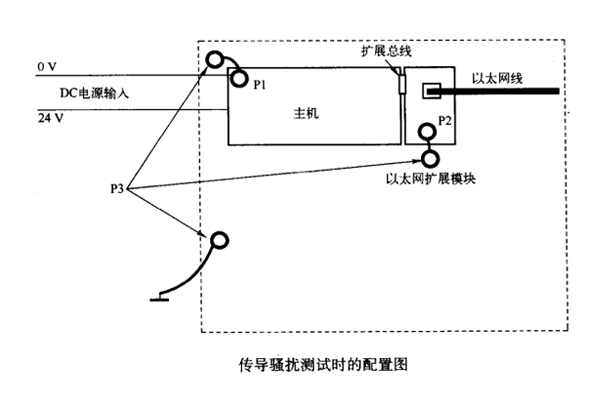

某产品在举行传导骚扰测试时的设置图，如上图所示
。

注：图中虚线框体部分为金属架，它与主机及以太网？橐黄鹱槌蒃UTo EUT通过 机架接地
。BASE与Ethernet Module均通过24V供电
。

P1：主机的0V点，用来接地，举行EMC测试时将P1接至金属架
。

P2：以太网？榈谋；そ铀，在以太网？槟诓，该点与0V通过电容相连，测试 时将该点接至金属架
。

P3：划分是金属架中的三点，由于这三点都是在统一金属板中相互之间的阻抗近似 为零，以是在电路原理上近似为统一点
。

扩展总线：是主机与以太网？榈幕チ芟，通过总线将主机的0V与以太网？榈 0V相连
。

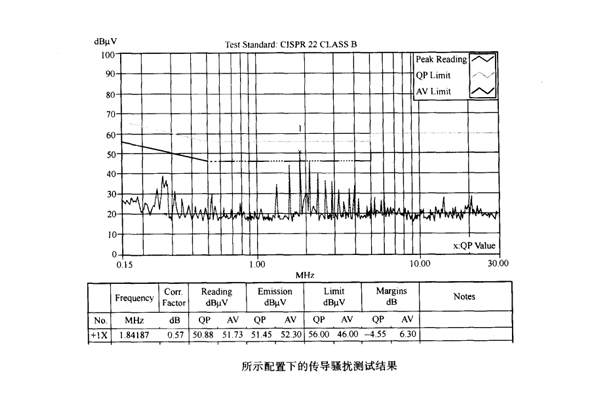

图所示设置下的传导骚扰测试效果如图所示
。由测试效果频谱曲线可知，该 产品电源端口的传导骚扰不可通过CLASS B限值线的要求
。

测试中发明，将上图所示的接地方法改酿成下图所示的方法，即将P2点接至P1 点，原来P1与P3的毗连线断开
。

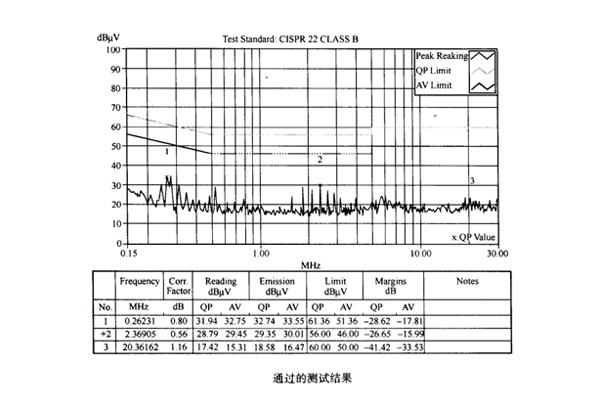

再举行测试，效果如图上所示，测试通过
。

【缘故原由剖析】

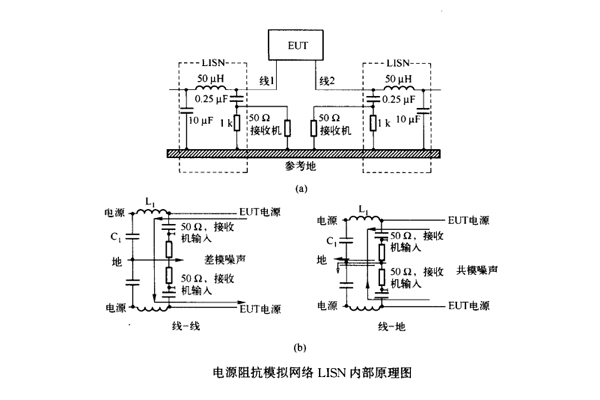

首先看一下电源端口的传导骚扰测试是怎样举行的，上图(a), (b)可以说明举行 传导骚扰测试原理
。图中 (a)是电源口传导骚扰测试时，被测装备(EUT)、线性阻抗稳固网络 (LISN)、吸收机(Receiver)之间的毗连关系
。图(b)中箭头线体现传导骚扰的电 流，它在50 欧电阻上爆发的压降就是所丈量到的传导骚扰电压效果
。图(b)中左图是差模传导骚扰的情形，右图是共模传导骚扰的情形
。

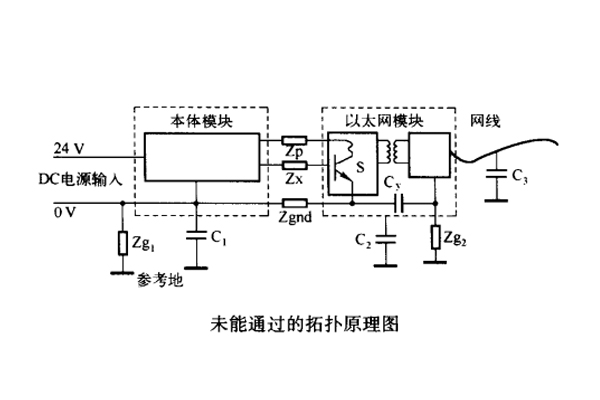

本案例中的EUT在传导骚扰测试未能通过的毗连方法下，它的拓扑图如下图所示
。

图中，Cl, C2, C3划分是主机，以太网？，以太网线对与参考地之间的漫衍电容；Cy 是PCB板中跨接在0 V地与以太网？榻拥囟俗又涞呐月返缛；Zp是主机24 V与以太网模 块24 V互毗连插件的阻抗；Zx是主机总线与以太网？樽芟呋ヅ连插件的阻抗；Zfend是主机0V与以太网？0V互毗连插件的阻抗；Zgl和Zg2划分代表EUT中两个接地端子与参考地 之间的接地阻抗；S代表以太网？橹械目氐缭，即传导骚扰测试中的主导滋扰源，开关电 源中的功率开关管在导通时流过较大的脉冲电流
。例如，正激型、推挽型和桥式变换器的输入 电流波形在阻性负载时近似为矩形波，其中含有富厚的高次谐波分量
。另外，功率开关管在截 止时代，高频变压器绕组漏感引起的电流突变，也会爆发骚扰
。

在共模的情形下转化成浅易原理图，如上图所示
。图中圆形符号为滋扰源，箭头线批注晰传导骚扰电流的流向，该电流的巨细直接决议 测试是否通过
。虚线中的部分体现USNo

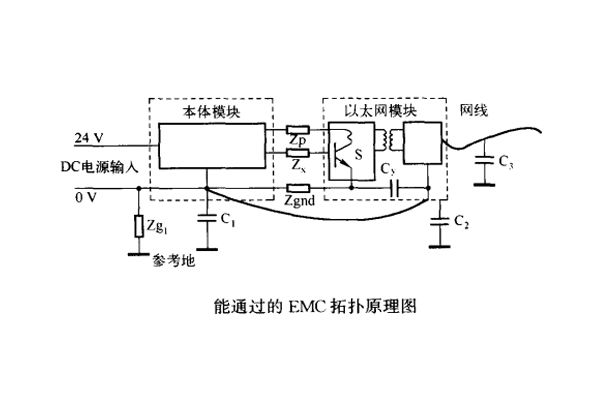

。再来看EUT在传导骚扰测试能通过时的毗连方法，它的EMC拓扑图
。

直接毗连在G与q之间的线就是以太网？橹薪拥囟俗佑胫骰0 v之间的互连 线

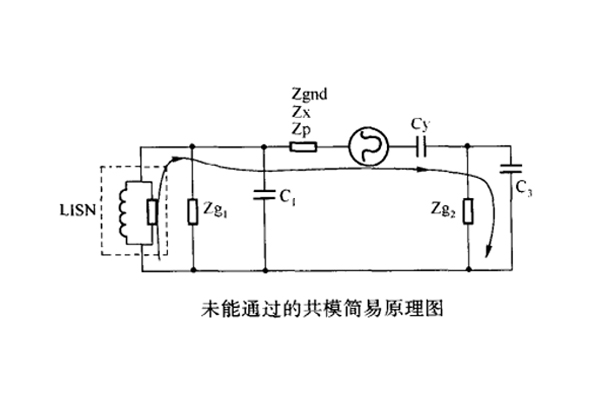

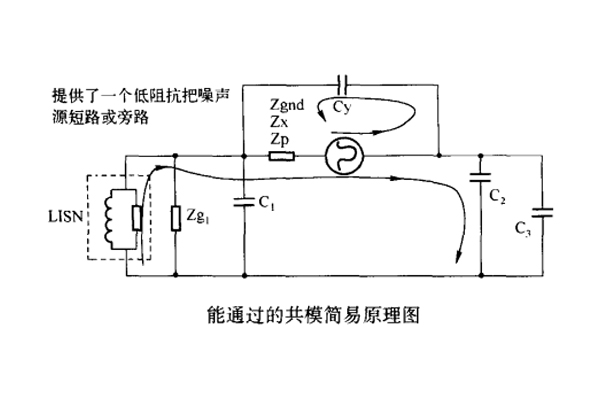

。在共模的情形下，也可以将图转化成浅易原理图，如图所示
。通过图片的差别，可以看出Cy接至主机的0V后，提供了一个低阻抗的 路径，使得共模电流一部分被旁路掉，从而减小了流入LISN的电流，最终使测试通过
。

【处置惩罚步伐】

从以上的剖析可以得岀以下主要解决方法，可供其他类似产品参考：需要在产品内部提供一个能够使0 V和以太网？榈慕拥刂渚傩械鹊缥慌连的结构件，该结构件要包管具有较低的阻抗，这也是EUT系统可以接纳单个接所在的条件
。

【思索与启示】

1、接地对EMC来说很主要，一个接地的产品将大大降低EMC测试失败的危害
。

2、关于有多个接所在的EUT来说，各个接所在之间的等电位毗连对EMC很是主要
。

3、有多个接所在的系统，若是各个接所在之间的阻抗没有获得很好地控制，那么会 造成EMC差别测试项目之间的矛盾
。

以上就是关于网络？榈缭唇拥囟源忌诺挠跋彀咐南喙刂，希望对您有所资助，广东尊龙凯时人生就是搏检测是获得CNAS资质认可的EMC电磁兼容第三方检测机构，可提供电磁兼容抗扰度测试、EMC浪涌（攻击）抗扰度测试、EMC辐射发射测试、EMC抗扰度测试、空调EMC测试、EMC摸底测试、EMC传导测试、汽车电子EMC测试、EMC谐波电流测试、EMC静电测试、灯具EMC测试等检测认证效劳，并可出具第三方检测报告，我们期待与您相助
。
