PCB线路板针焰是烧30s照旧15s？PCB线路板针焰试验应该是烧30s，而不是15s，并且允许的后燃时间不应凌驾15s，而不是30s。接下来第三目的焰试验检测机构-尊龙凯时人生就是搏检测认证为各人详细先容下。
PCB线路板针焰是烧30?s照旧15?s？

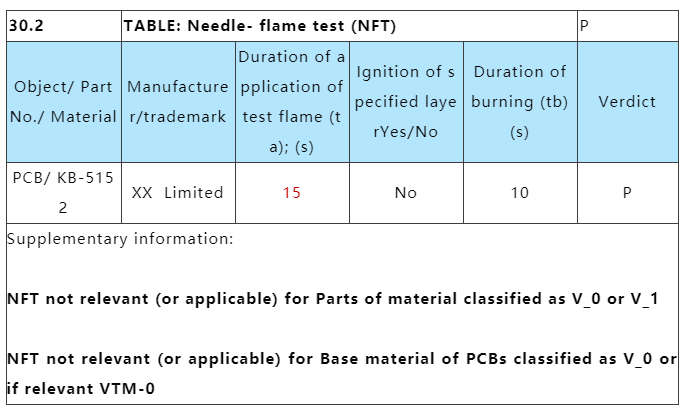

譬如笔者收到一份外来的CB报告要转海内的CCC认证，在PCB针焰试验项目如下表所示。
表格中施加针焰的时间（Duration of application of test flame ）为15?s，是否准确？
PCB线路板针焰试验应该是烧30 s，而不是15?s，并且允许的后燃时间不应凌驾15?s，而不是30 s。
案例问题中写报告的人误解了IEC 60335-1/GB 4706.1标准附录E中“燃烧一连时间（tb）不应凌驾 30 s。但对印刷电路板，不应凌驾 15 s”的划定，误以为施加针焰的时间就是15?s。
过失的：PCB线路板施加针焰15?s，燃烧一连时间不应凌驾15 s。
准确的：包括PCB线路板的所有质料都施加针焰30 s，对PCB线路板质料燃烧一连时间不应凌驾15 s，对其他质料燃烧一连时间不应凌驾30 s。
综上所述，关于PCB线路板质料来说，针焰试验历程中“用火焰去烧的时间”（ 施加试验火焰的一连时间ta）是30 s，撤掉火焰后视察“火焰继续燃烧时间/什么时间熄灭” （燃烧一连时间tb），不应凌驾15?s。
GB?4706.1-2005《家用和类似用途电器的清静 第1部分：通用要求》（IEC?60335-1:2004，IDT）标准
30.2.4 关于印刷电路板的基材，举行附录 E的针焰试验。将印刷电路板凭证正常使用时的方位举行安排，火焰施加于板上正常使用定位时散热效果最差的边沿。
注：试验可在装置了元件的电路板上举行。但不思量元件的着火。
试验不举行于：
--- 19.11.1所述低功率电路的印刷电路板；
--- 下列情形内的印刷电路板：
- 防火或防火星的金属外壳；
- 手持式用具；
- 必需用手或脚坚持通电的用具；
- 一连用手加载的用具；
- 在试样不厚于印刷电路板的情形下，按GB/T 5169. 16 (idt IEC 60695-11-10)种别为V-0或V-1的质料。
举行下述修改后，针焰试验按GB/T 5169. 5（idt IEC 60695-2-2）举行试验。
5 严酷品级
取代：
施加试验火焰的一连时间为30 s士1 s。
8 试验程序
8.2 修改：
试样的排列使得火焰能施加在如图 1例子所示的水平或笔直边沿。
8.4修改：
第一段不适用。
增添：
若是可能，则施加火焰离（试样的）边角至少 10 mm。
8.5 取代：
试验在一个试样上举行。
若是试样经受不住该试验，则在另外两个试样上重复该试验，这两个试样都应经受住该试验。
10 试验效果的评定
燃烧一连时间（tb）不应凌驾 30 s。但对印刷电路板，不应凌驾 15 s。

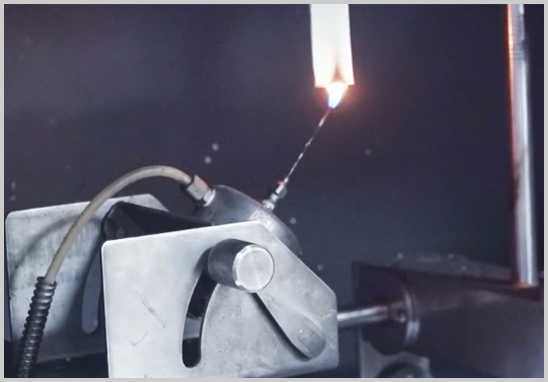

尊龙凯时人生就是搏检测认证是获得CNAS和CMA资质认可的专业第三方家用电器检测机构，实验室具备GB/T 5169.5-2008、IEC 60695-11-5:2016、GB 4706.1-2005等标准检测资质和检测能力，可提供电工电子产品针焰试验测试效劳，并可出具国家认可的第三方检测报告。
